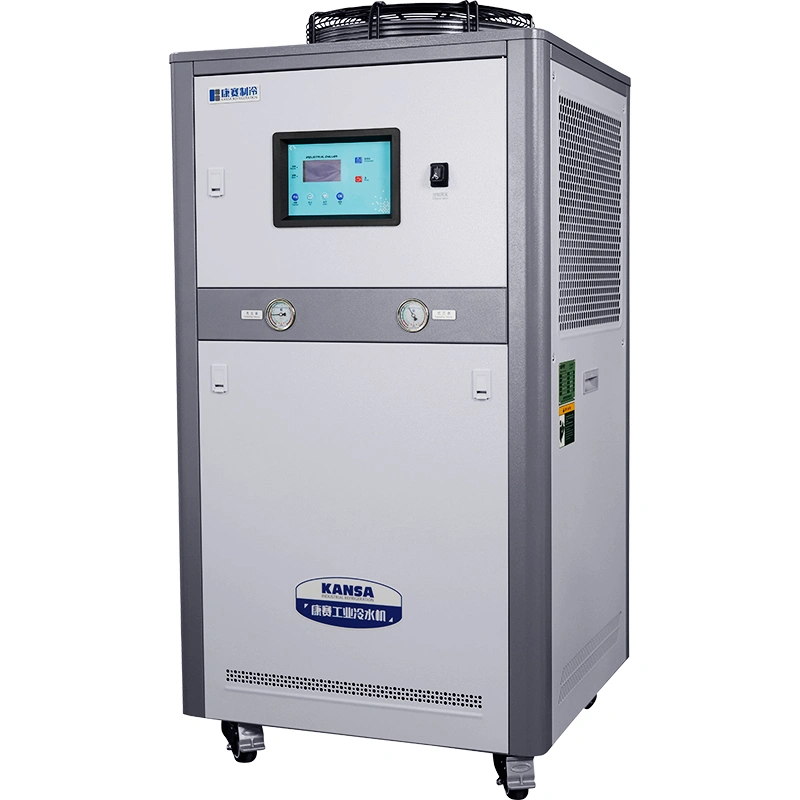

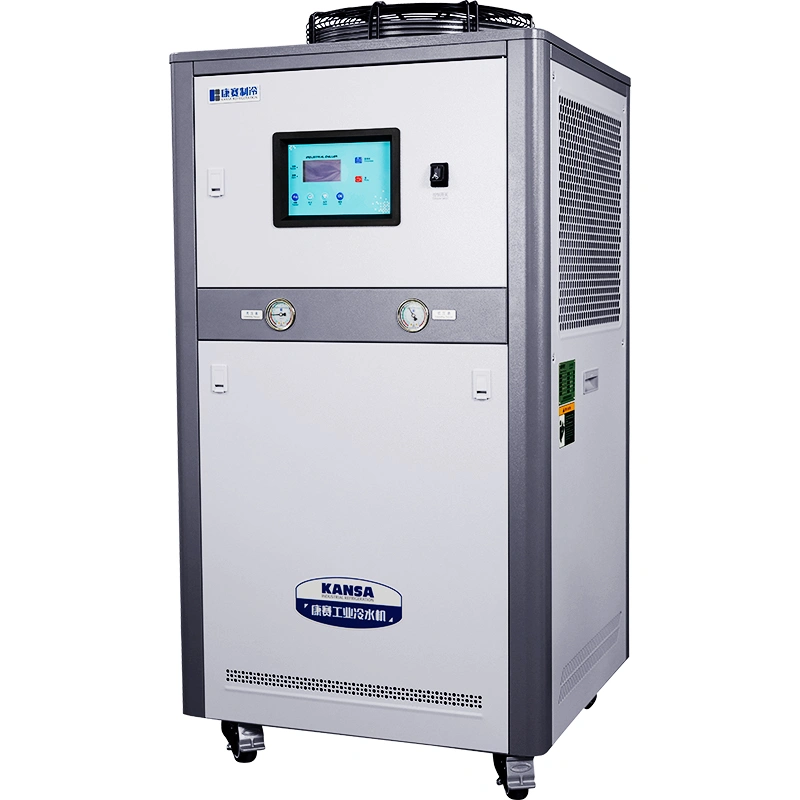

شيلر تبريد بالهواء (من 1.6 إلى 168 كيلو وات)Air-Cooled Industrial Chiller
-
الموديل: ICA-0.6~ICA-60
-
سعة التبريد: من 1.6 إلى 168 كيلو وات
-
دقة درجة الحرارة:
±0.1\±0.5\±1.5 درجة مئوية
تستخدم شيلر تبريد بالهواء (وحدة التبريد الصناعية مبردة بالهواء) لتبريد الهواء المحيط كمصدر للتبريد، مما يغني عن الحاجة إلى برج تبريد أو غرفة آلات مخصصة. تتميز بسهولة التركيب، وهيكلها المدمج، وكفاءتها في استخدام المساحة وموارد المياه. تعمل وحدة التبريد بأداء مستقر وتحكم دقيق في درجة الحرارة، مما يجعلها مناسبة على نطاق واسع لتنظيم درجة الحرارة في صناعات قولبة الحقن، والمعالجة الكيميائية، وتصنيع الليزر، وتصنيع الأغذية.
مخطط النظام
- فلتر الماء
- مدخل الماء المبرد
- مفتاح التدفق
- المبخر
- مقياس الضغط
- الضاغط
- مروحة التبريد
- المكثف
- مقياس الضغط
- فلتر جاف
- صمام التمدد
- مصدر المياه
- مستوى الماء
- حساس
- خزان
- مخرج الماء المبرد
- المضخة
مواصفات الموديل
الموديل
| الموديل |
|
|
|
|
|
|
|
|
||
| سعة التبريد | kW | 1.6 | 2.7 | 5.2 | 9.1 | 15 | 18 | 23 | 29.5 | |
| 10³ kcal/h | 1.4 | 2.3 | 4.5 | 7.8 | 12.9 | 15.5 | 19.8 | 25.4 | ||
| مصدر الطاقة الكهربائية | V/Ph/Hz | 220/1/50 | 380/3/50 | |||||||
| القدرة الكلية الداخلة | kW | 0.9 | 1.2 | 2.2 | 2.9 | 5.3 | 6.5 | 8.4 | 10.5 | |
| التيار المقننة | A | 4.6 | 5.9 | 11.3 | 8.2 | 11.7 | 12.2 | 20 | 23.4 | |
| الضاغط | النوع | نوع دوار | نوع حلزوني | |||||||
| القدرة | kW | 0.5 | 0.8 | 1.6 | 2.3 | 4.2 | 5.1 | 6.9 | 8.7 | |
| مضخة المياه | القدرة | kW | 0.25 | 0.25 | 0.37 | 0.37 | 0.55 | 0.75 | 0.75 | 0.75 |
| ارتفاع الضخ | m | 36 | 34 | 26 | 24 | 28 | 33 | 30 | 27 | |
| معدل تدفق المياه | m³/h | 0.28 | 0.46 | 0.89 | 1.6 | 2.6 | 3.1 | 4 | 5.1 | |
| L/min | 4.6 | 7.7 | 14.8 | 26.7 | 43.3 | 51.7 | 66 | 85 | ||
| سعة خزان المياه | L | 12 | 20 | 35 | 60 | 70 | 70 | 100 | 135 | |
| قياس وصلة الأنابيب | DN | 15 | 20 | 25 | 40 | |||||
| حماية السلامة | حماية من الضغط العالي/المنخفض، والحمل الزائد، ومنع التجمد، والتأخير، وارتفاع درجة الحرارة، والتدفق الزائد | |||||||||
| مستوى الضوضاء | dB(A) | 56 | 58 | 58 | 60 | 61 | 62 | 64 | 65 | |
| الوزن | kg | 50 | 68 | 108 | 140 | 185 | 210 | 260 | 310 | |

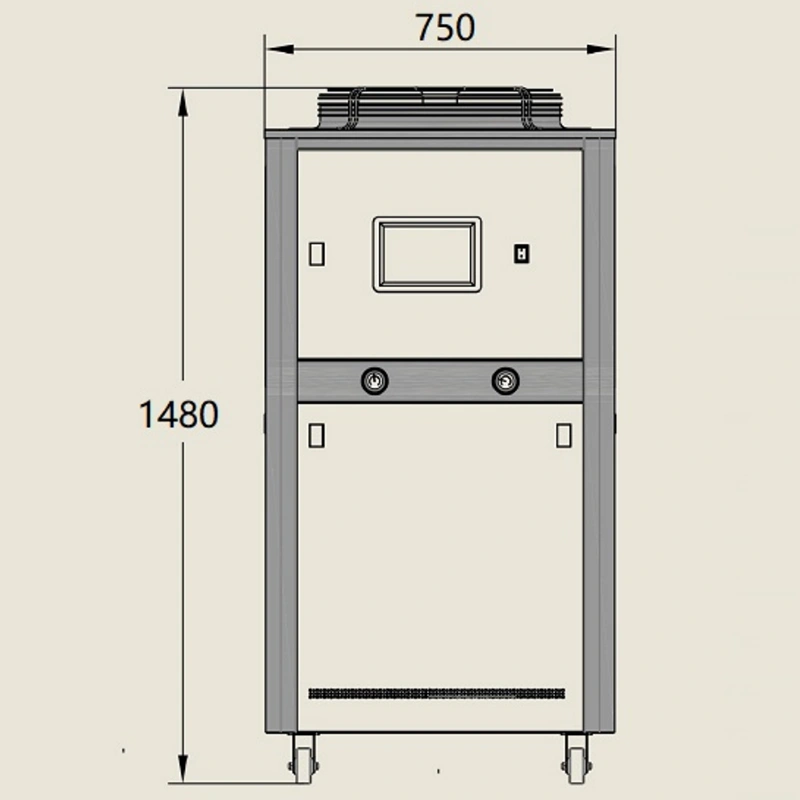

| الأبعاد | الطول | mm | 420 | 500 | 600 | 680 | 750 | 750 | 1350 | 1510 |
| العرض | mm | 420 | 500 | 600 | 680 | 750 | 750 | 680 | 750 | |
| الارتفاع | mm | 815 | 950 | 1160 | 1360 | 1480 | 1480 | 1360 | 1480 | |
| الموديل |
|
|
|
|
|
|
|
|
||
| سعة التبريد | kW | 35 | 44 | 58.5 | 69 | 86 | 116 | 140 | 168 | |
| 10³ kcal/h | 30.1 | 37.8 | 50.3 | 59.3 | 74.1 | 100 | 120 | 145 | ||
| مصدر الطاقة الكهربائية | V/Ph/Hz | 380/3/50 | ||||||||
| القدرة الكلية الداخلة | kW | 12.5 | 15 | 21.1 | 24 | 30 | 41.3 | 48 | 58.5 | |
| التيار المقننة | A | 24 | 27.7 | 41.7 | 46.7 | 57 | 76 | 88 | 110 | |
| الضاغط | النوع | نوع حلزوني | ||||||||
| القدرة | kW | 10.1 | 12.5 | 17.4 | 20.2 | 25 | 34.8 | 40.6 | 50 | |
| مضخة المياه | القدرة | kW | 1.2 | 1.2 | 2.2 | 2.2 | 2.2 | 3.5 | 3.5 | 4 |
| ارتفاع الضخ | m | 29 | 27 | 27 | 26 | 25 | 34 | 29 | 25 | |
| معدل تدفق المياه | m³/h | 6 | 7.6 | 10 | 11.8 | 14.8 | 20 | 24 | 28.9 | |
| L/min | 100 | 127 | 167 | 197 | 247 | 333 | 400 | 480 | ||
| سعة خزان المياه | L | 135 | 155 | 230 | 230 | 230 | 300 | 300 | 300 | |
| قياس وصلة الأنابيب | DN | 40 | 50 | 65 | ||||||
| حماية السلامة | ماية من الضغط العالي/المنخفض، والحمل الزائد، ومنع التجمد، والتأخير، وارتفاع درجة الحرارة، والتدفق الزائد | |||||||||
| مستوى الضوضاء | dB(A) | 65 | 66 | 67 | 68 | 68 | 69 | 69 | 69 | |
| الوزن | kg | 340 | 415 | 620 | 670 | 780 | 1100 | 1300 | 1500 | |
| الأبعاد | الطول | mm | 1510 | 1785 | 2080 | 2080 | 2080 | 2200 | 3000 | 3400 |
| العرض | mm | 750 | 915 | 1050 | 1050 | 1050 | 1200 | 1200 | 1200 | |
| الارتفاع | mm | 1480 | 1630 | 1820 | 1820 | 1910 | 2135 | 2120 | 2135 | |
تتوفر مواصفات مخصصة عند الطلب. يرجى

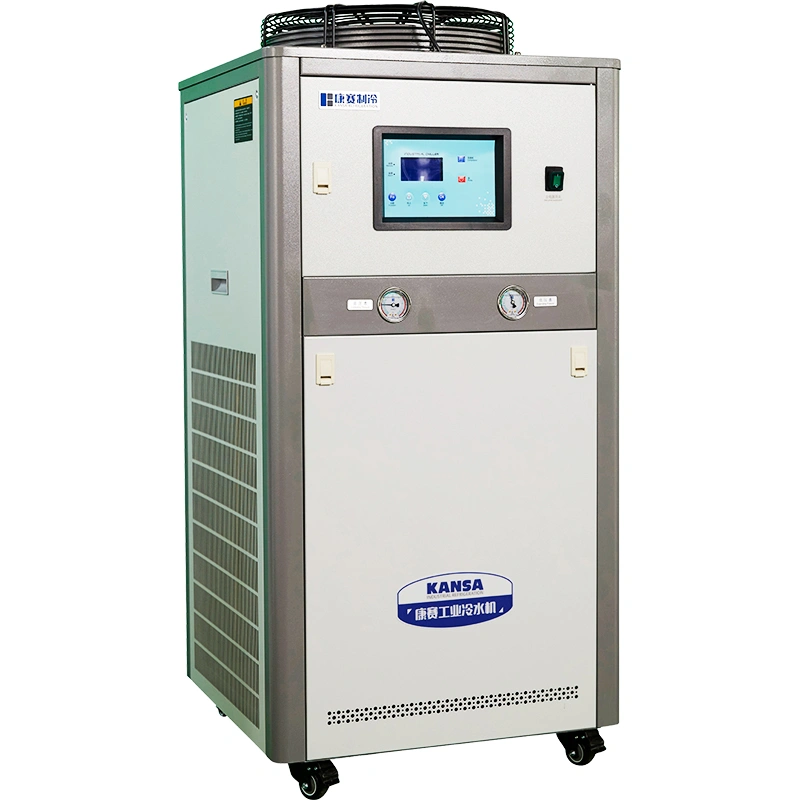

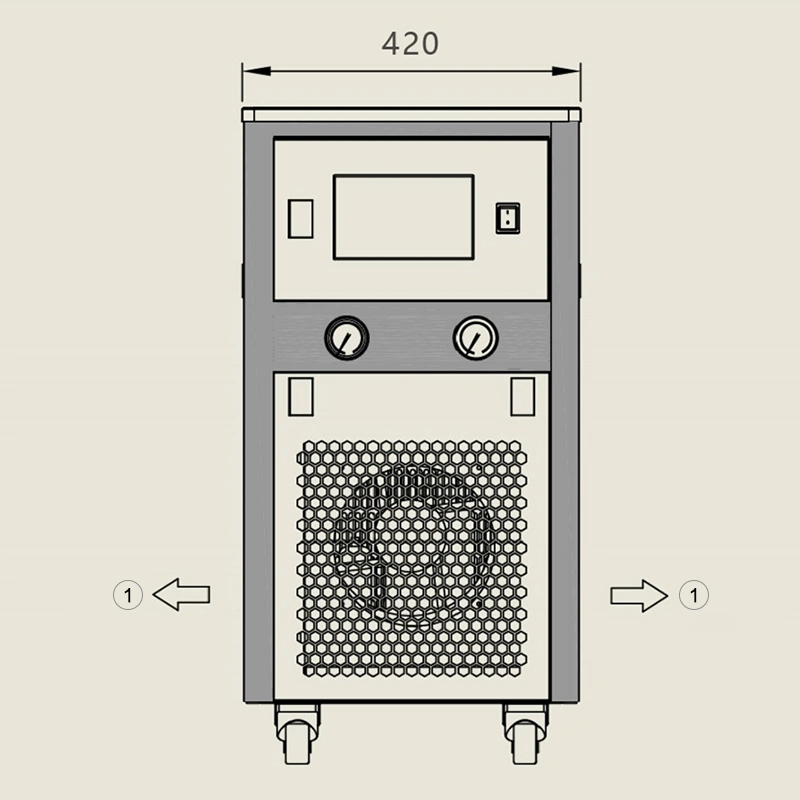

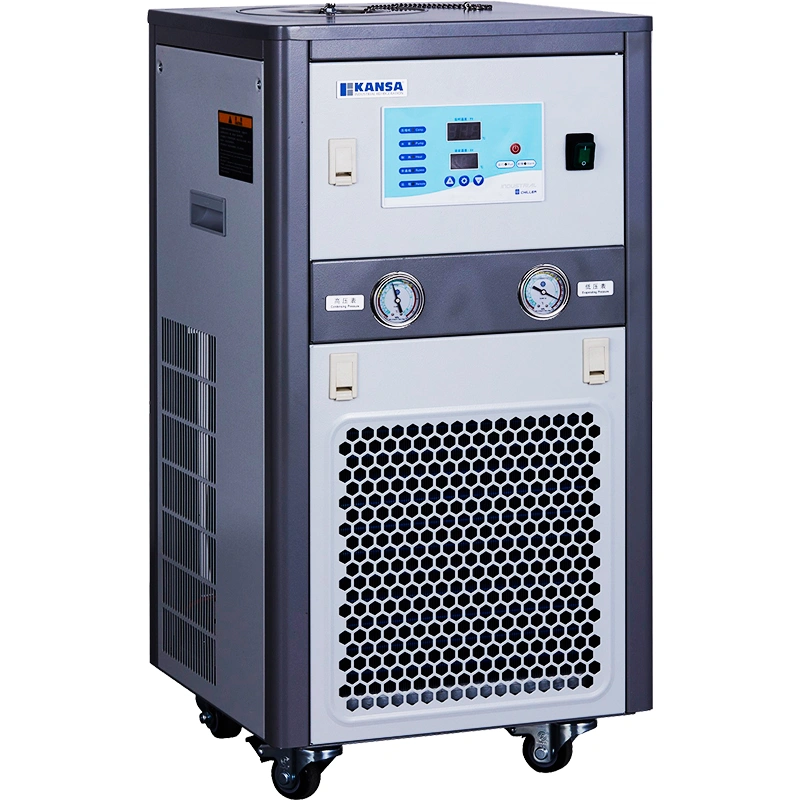

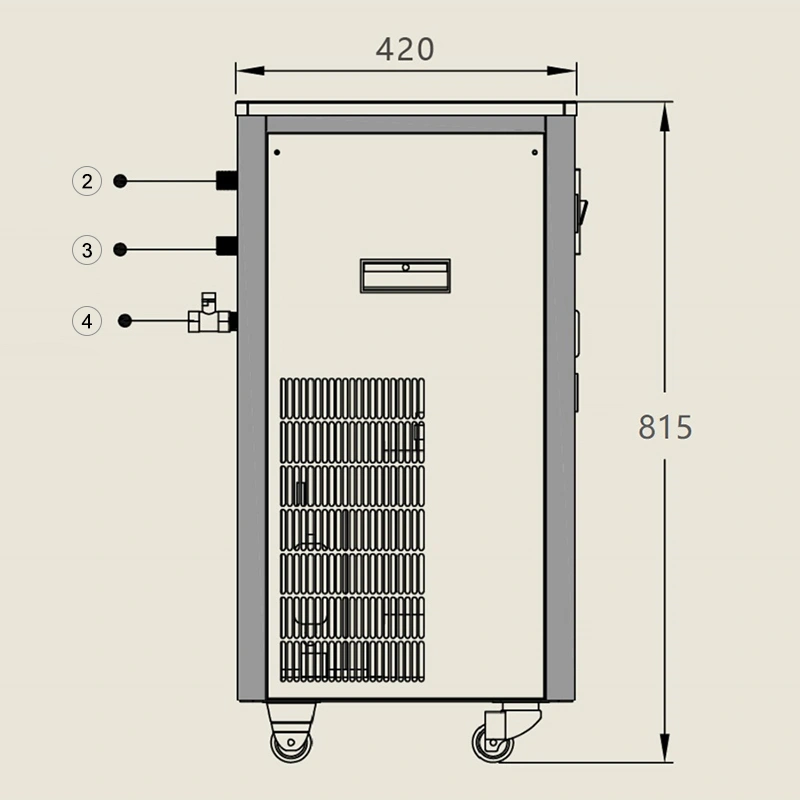

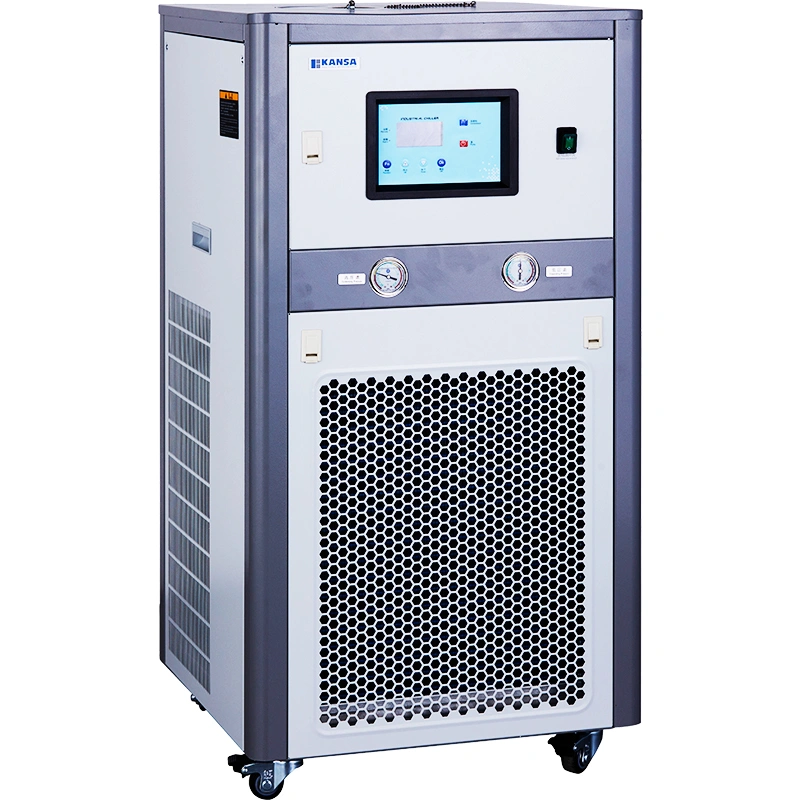

شيلر تبريد بالهواء 1.6 كيلو وات، ICA-0.6
- سعة التبريد: 1.6 كيلو وات
- القدرة الكلية الداخلة: 0.8 كيلو وات
- المبخر: نوع لفائف الفولاذ المقاومة للصدأ
- ارتفاع الضخ: 36 متر
- معدل تدفق المياه: 0.28 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 12 لتر
- قياس وصلة الأنابيب: 15DN

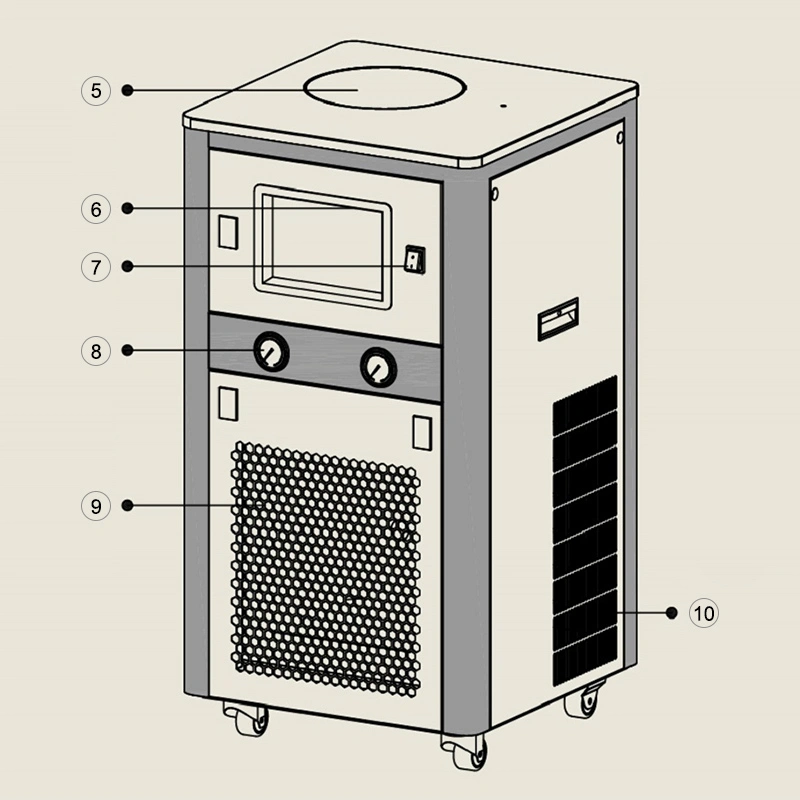

- فتحة خروج الهواء
- فتحة دخول الماء المبرد
- فتحة خروج الماء المبرد
- منفذ التصريف
- منفذ تعبئة الماء
- لوحة التحكم
- مفتاح التشغيل
- مقياس الضغط
- فتحة دخول الهواء المكثف
- فتحة خروج الهواء المكثف

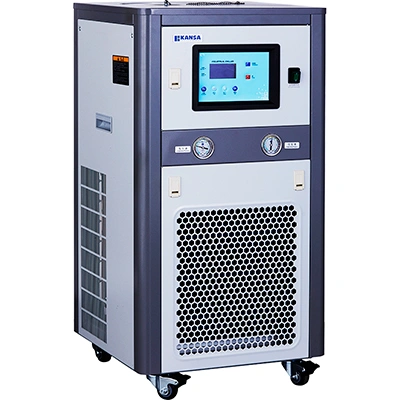

شيلر تبريد بالهواء 2.7 كيلو وات، ICA-1
- سعة التبريد: 2.7 كيلو وات
- القدرة الكلية الداخلة: 1.1 كيلو وات
- المبخر: نوع لفائف الفولاذ المقاومة للصدأ
- ارتفاع الضخ: 34 متر
- معدل تدفق المياه: 0.46 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 20 لتر
- قياس وصلة الأنابيب: 15DN

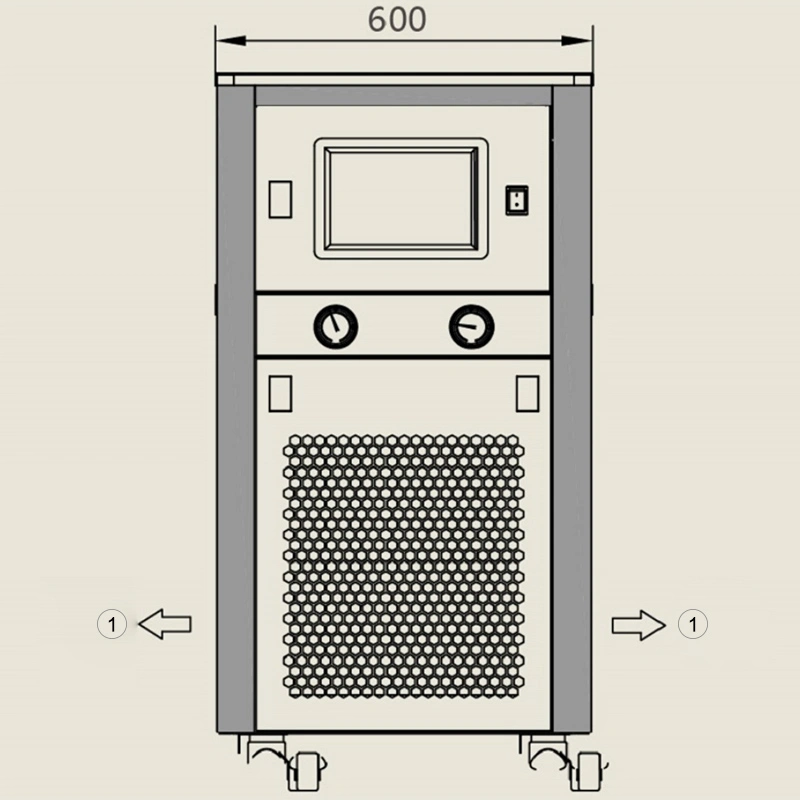

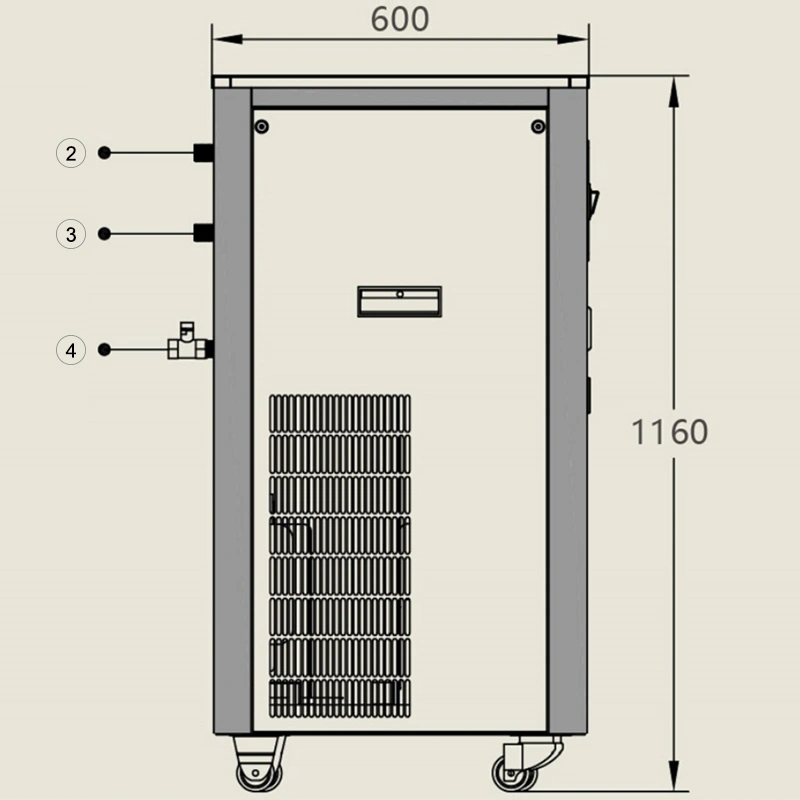

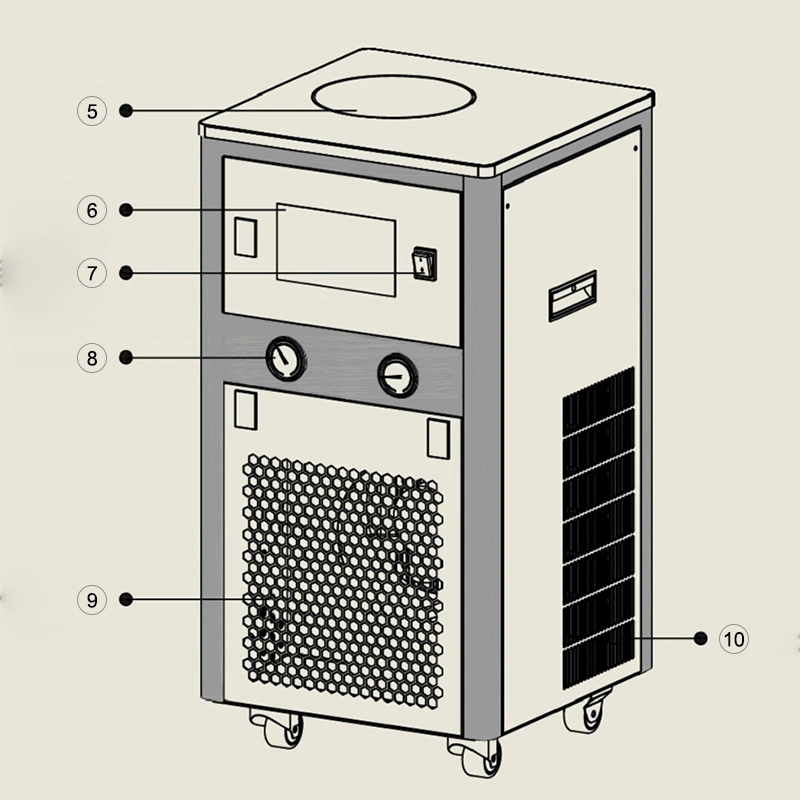

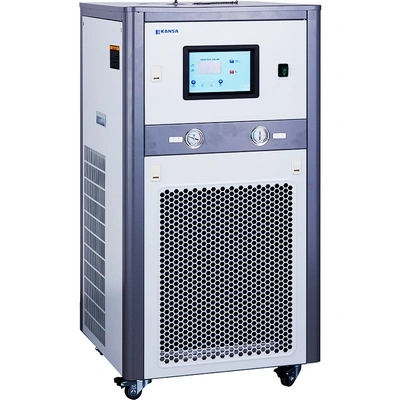

شيلر تبريد بالهواء 5.2 كيلو وات، ICA-2
- سعة التبريد: 5.2 كيلو وات
- القدرة الكلية الداخلة: 2.2 كيلو وات
- المبخر: نوع لفائف الفولاذ المقاومة للصدأ
- ارتفاع الضخ: 26 متر
- معدل تدفق المياه: 0.89 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 35 لتر
- قياس وصلة الأنابيب: 20DN
- فتحة خروج الهواء
- فتحة دخول الماء المبرد
- فتحة خروج الماء المبرد
- منفذ التصريف
- منفذ تعبئة الماء
- لوحة التحكم
- مفتاح التشغيل
- مقياس الضغط
- فتحة دخول الهواء المكثف
- فتحة خروج الهواء المكثف

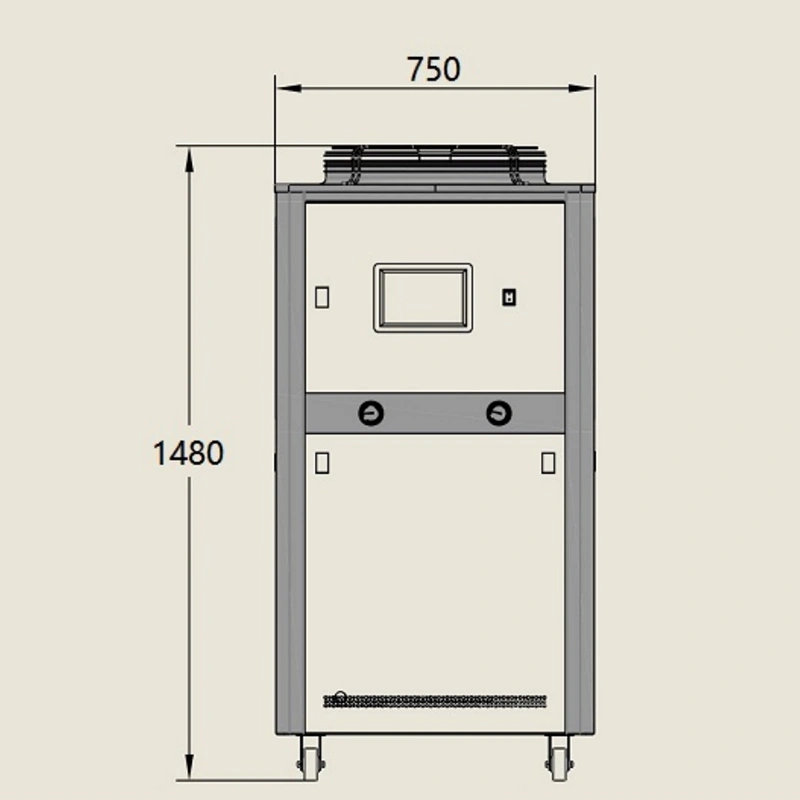

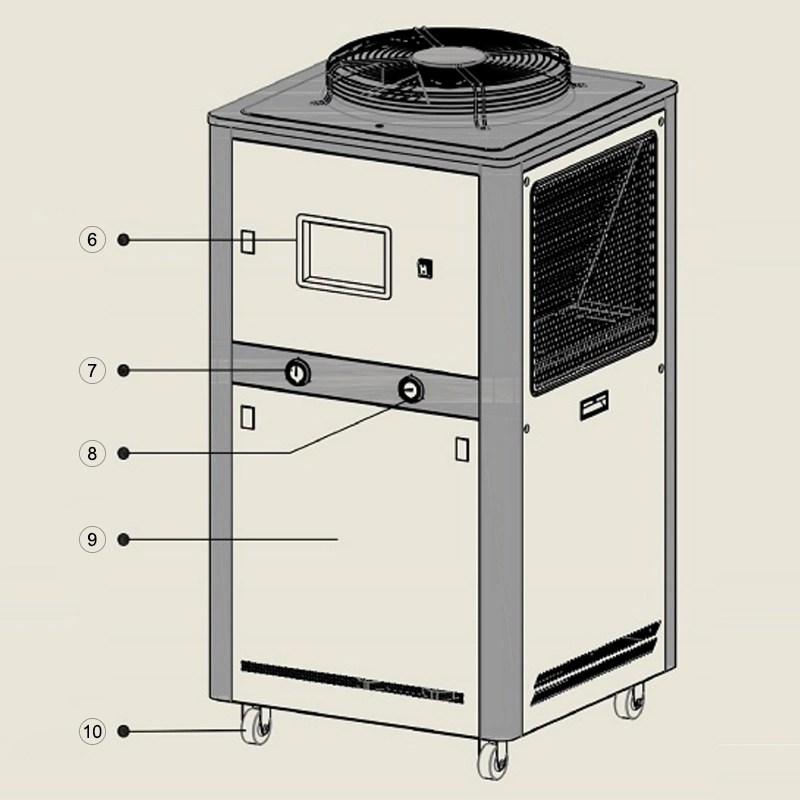

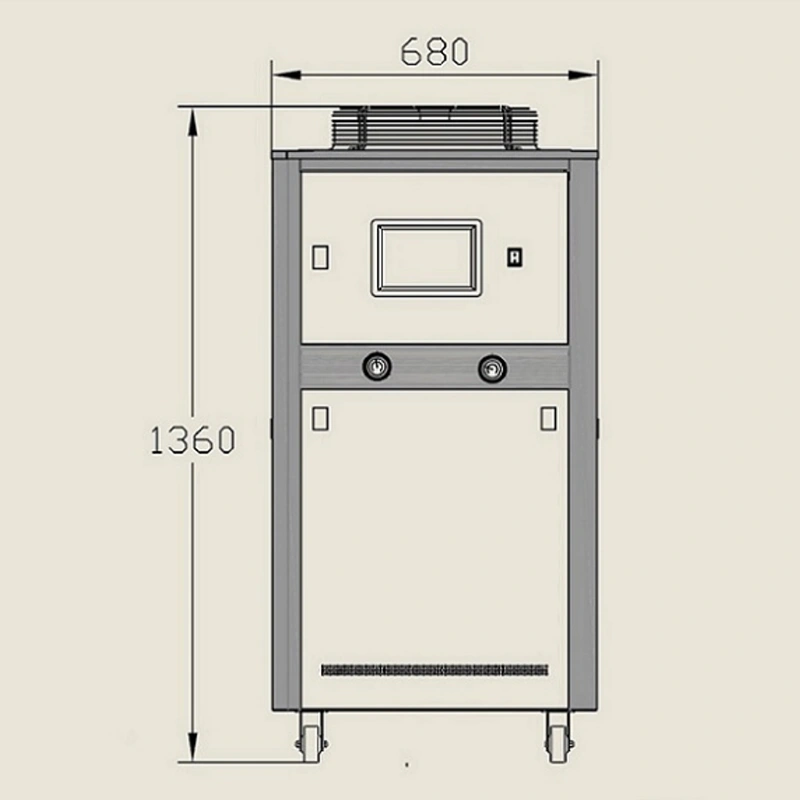

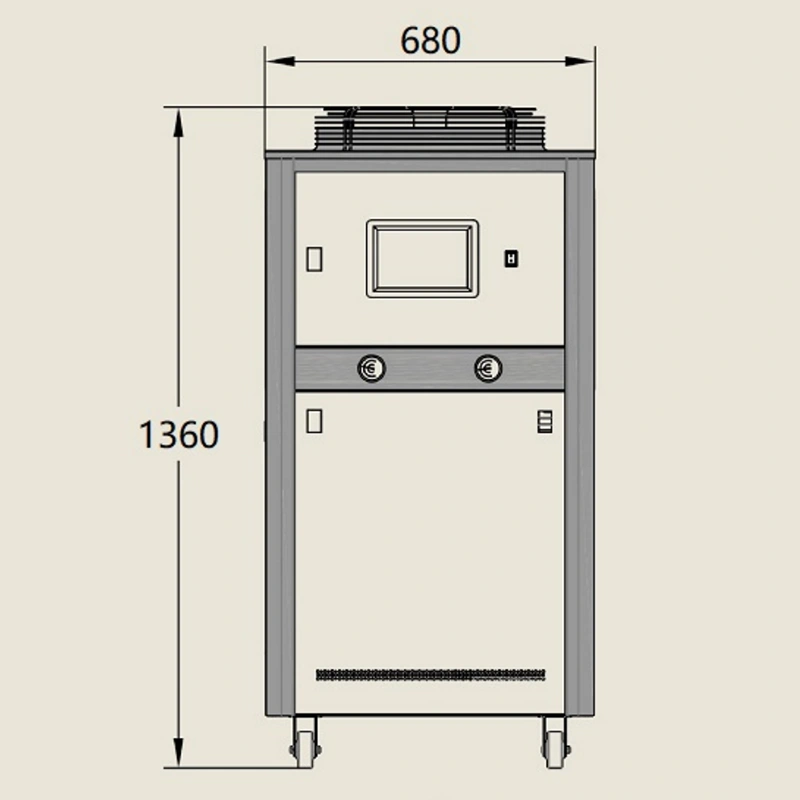

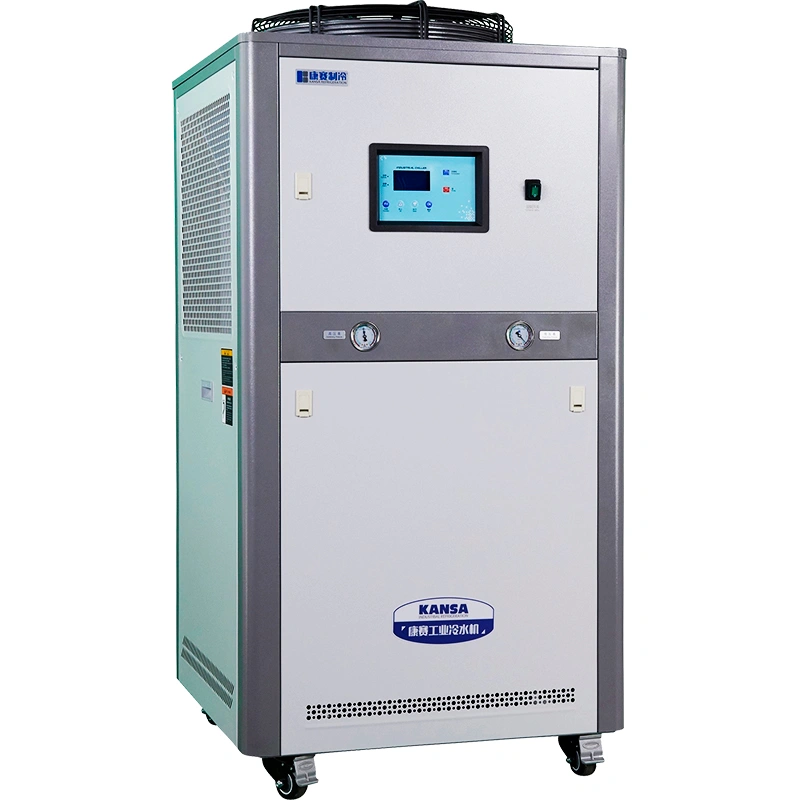

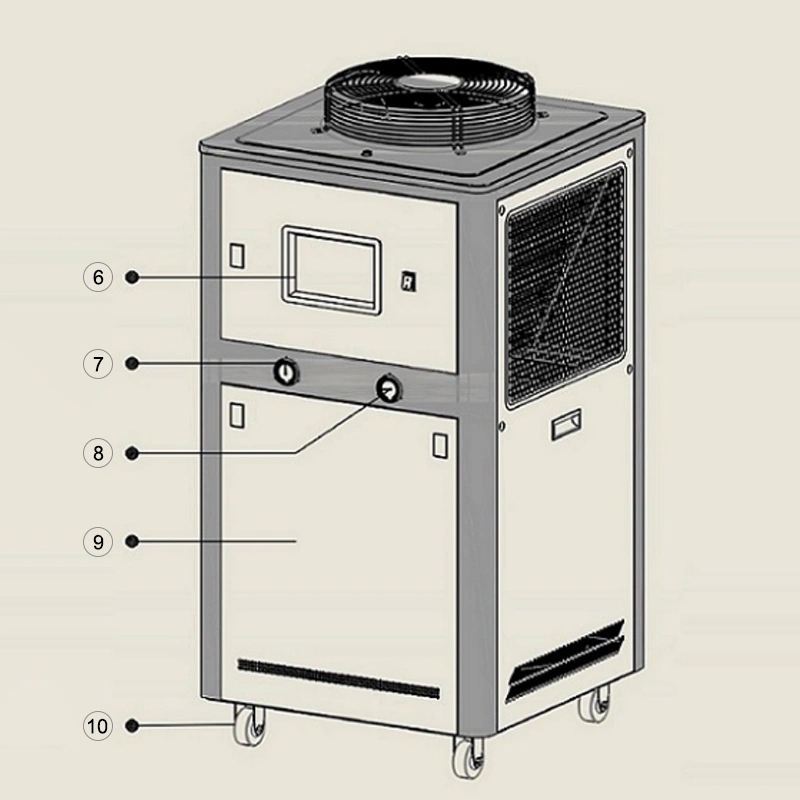

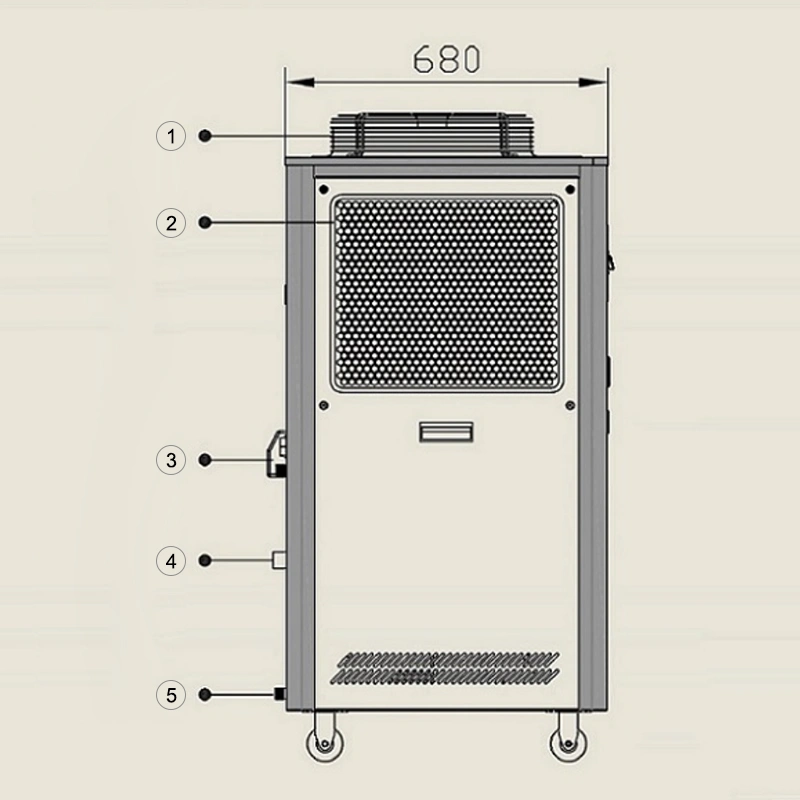

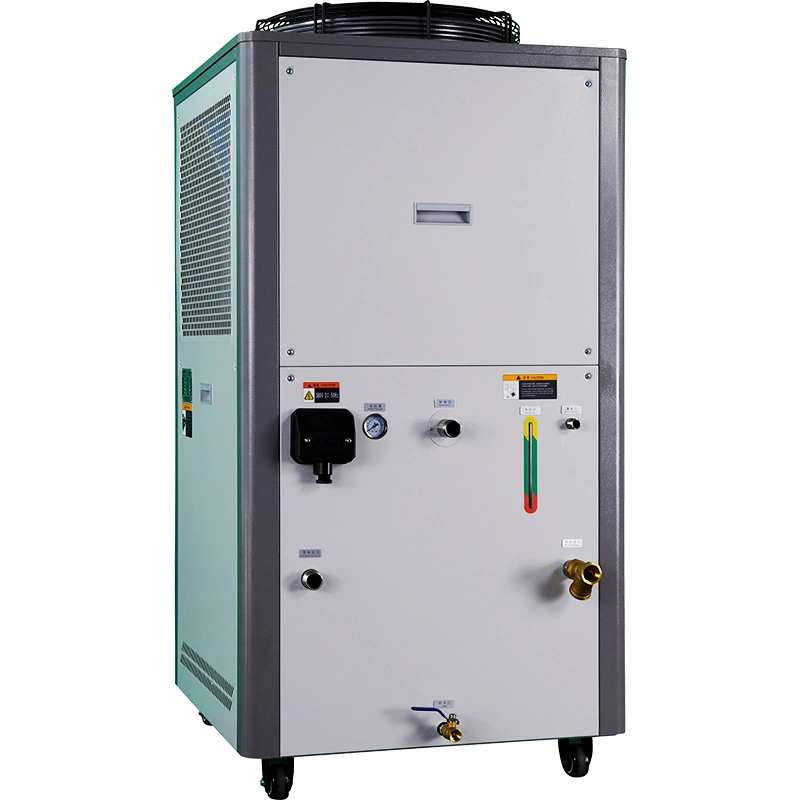

شيلر تبريد بالهواء 9.1 كيلو وات، ICA-3
- سعة التبريد: 9.1 كيلو وات
- القدرة الكلية الداخلة: 2.9 كيلو وات
- المبخر: نوع لفائف الفولاذ المقاومة للصدأ
- ارتفاع الضخ: 24 متر
- معدل تدفق المياه: 1.6 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 60 لتر
- قياس وصلة الأنابيب: 25DN

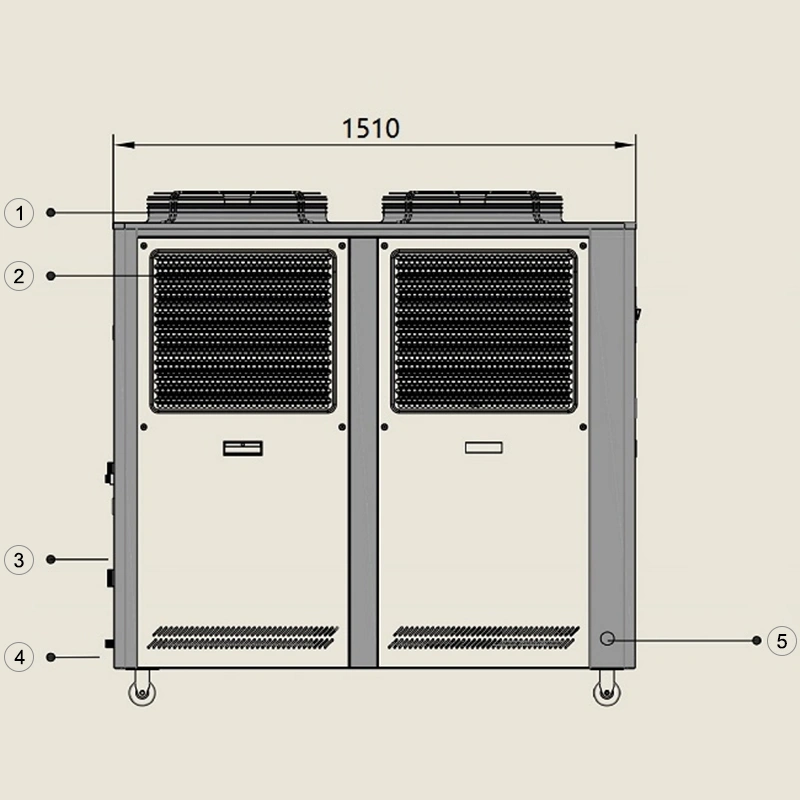

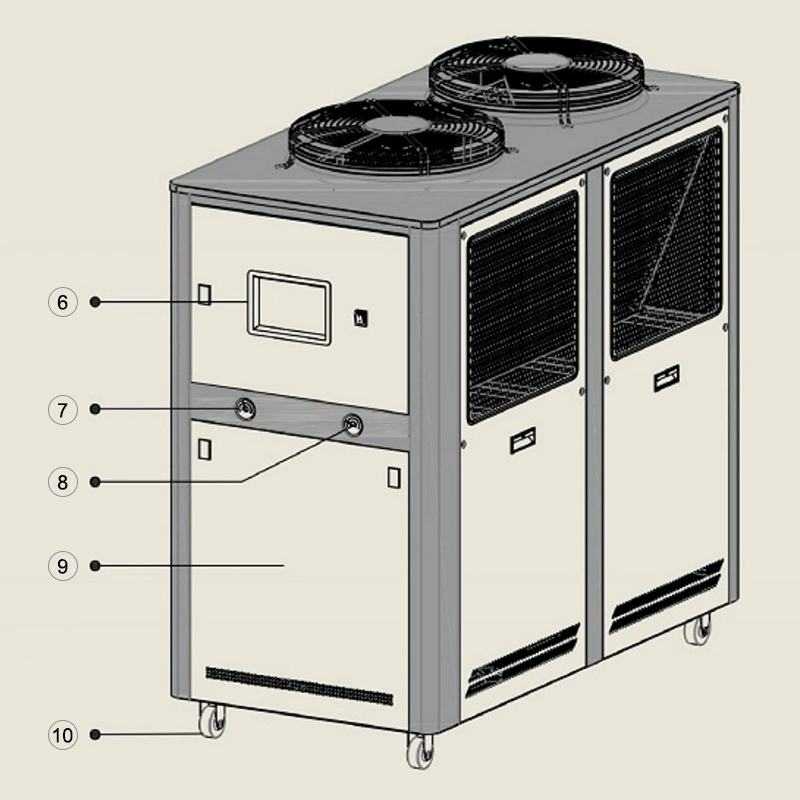

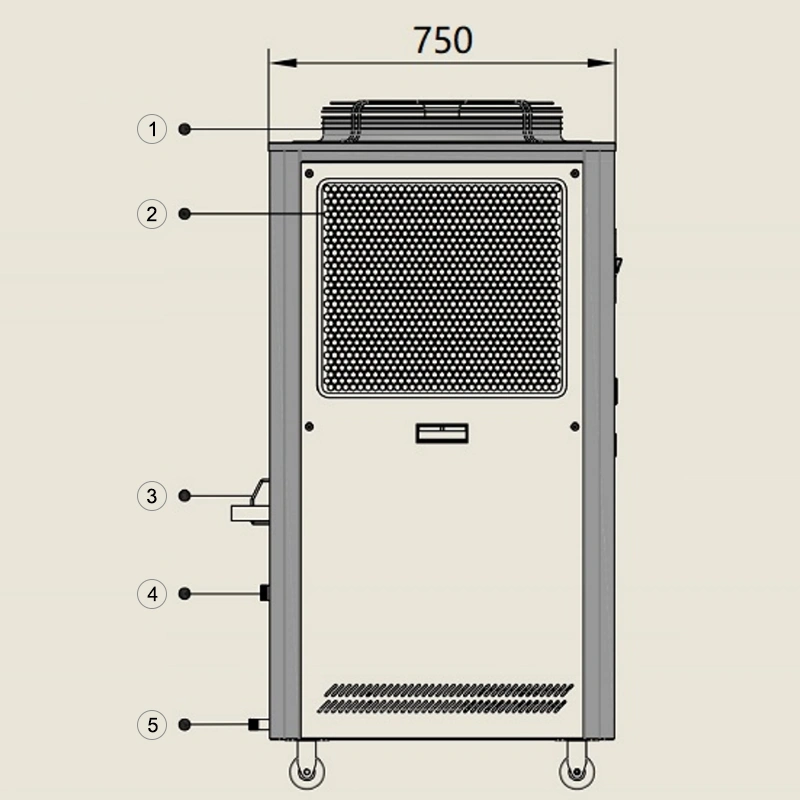

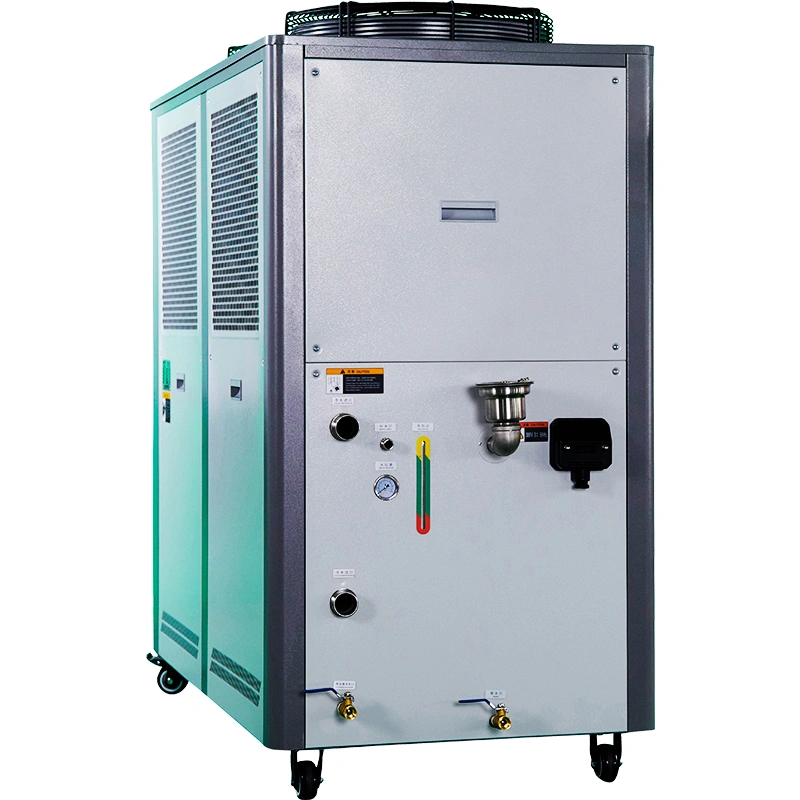

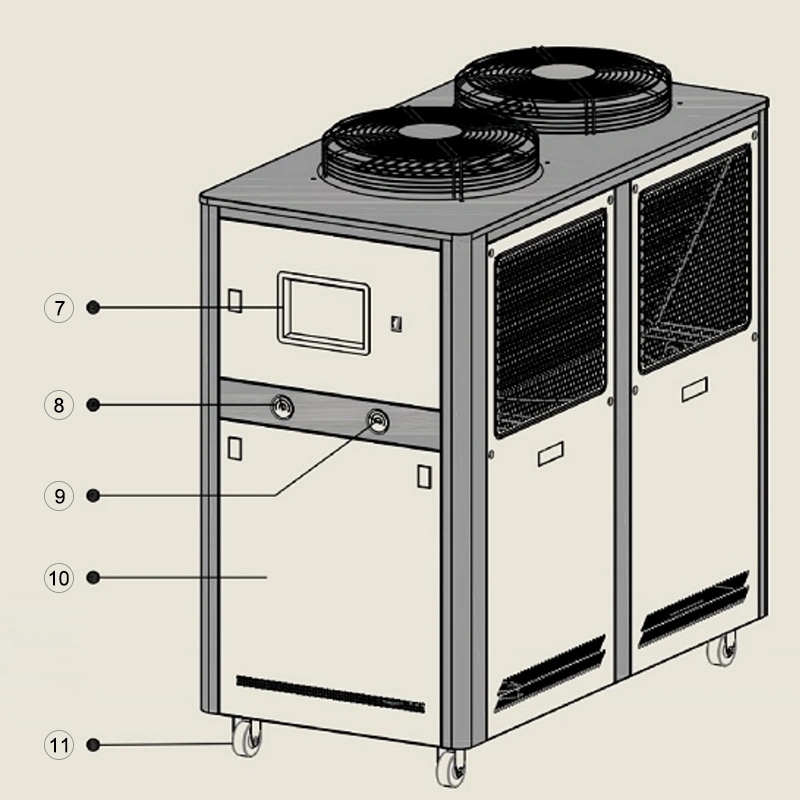

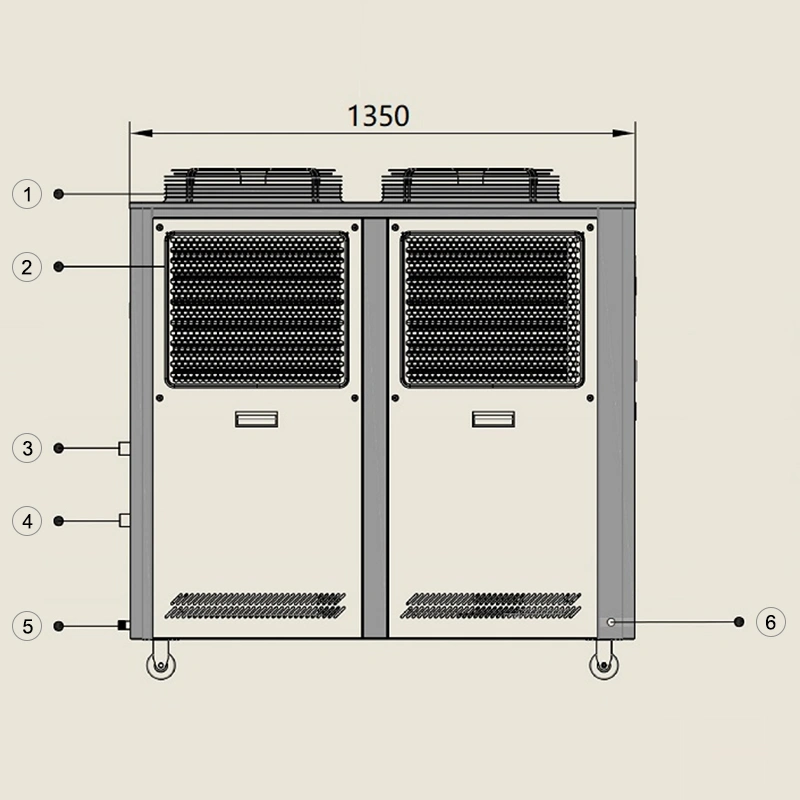

- مروحة تبريد
- شبكة مدخل الهواء
- صندوق طرفي
- مدخل/مخرج الماء المبرد
- منفذ تصريف
- لوحة تحكم
- مقياس الضغط العالي
- مقياس الضغط المنخفض
- أبواب الوصول للخدمة
- عجلات دوارة

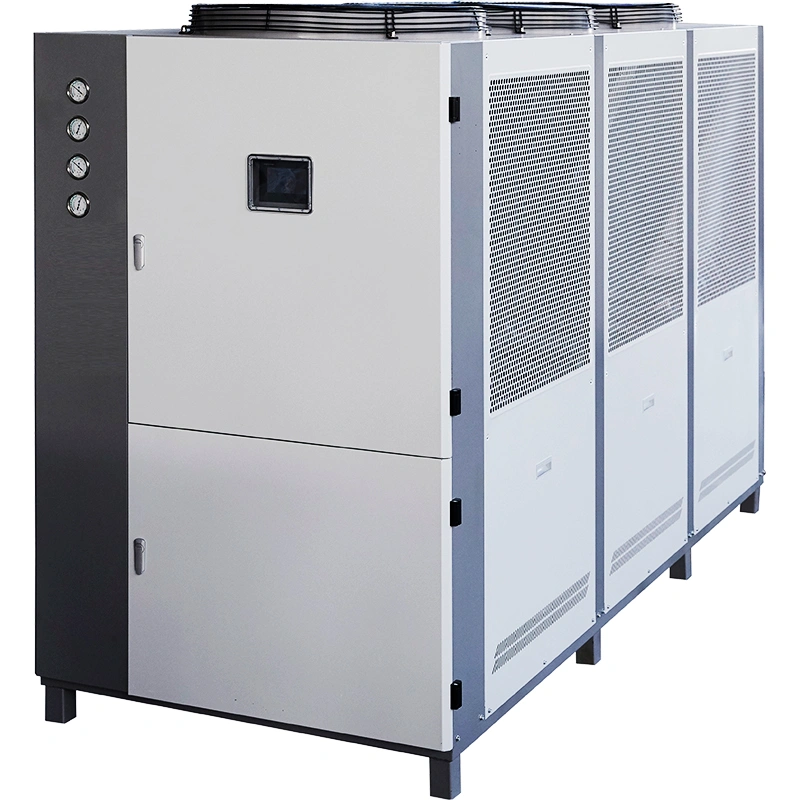

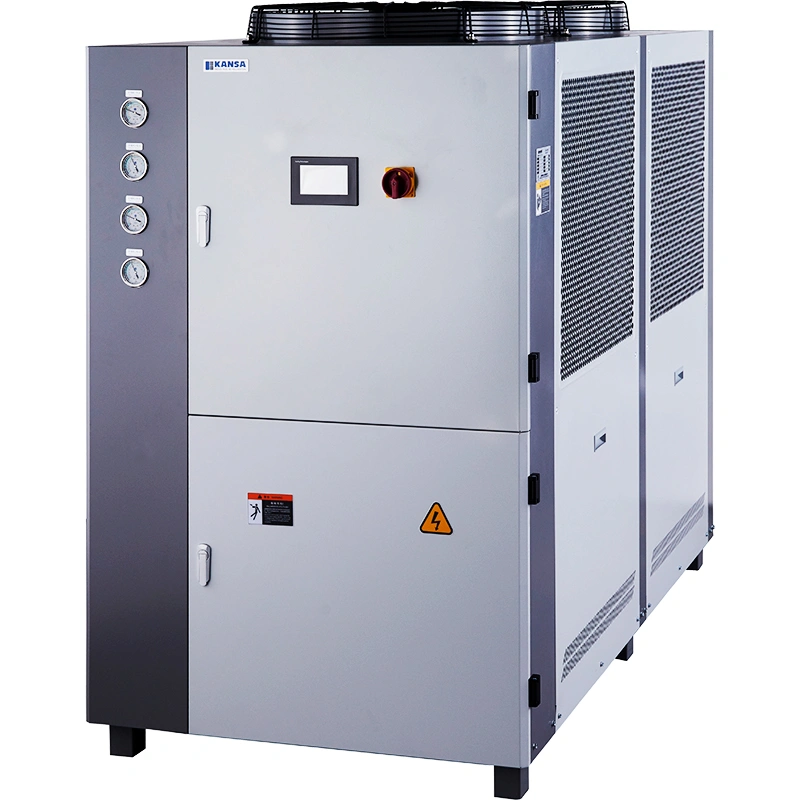

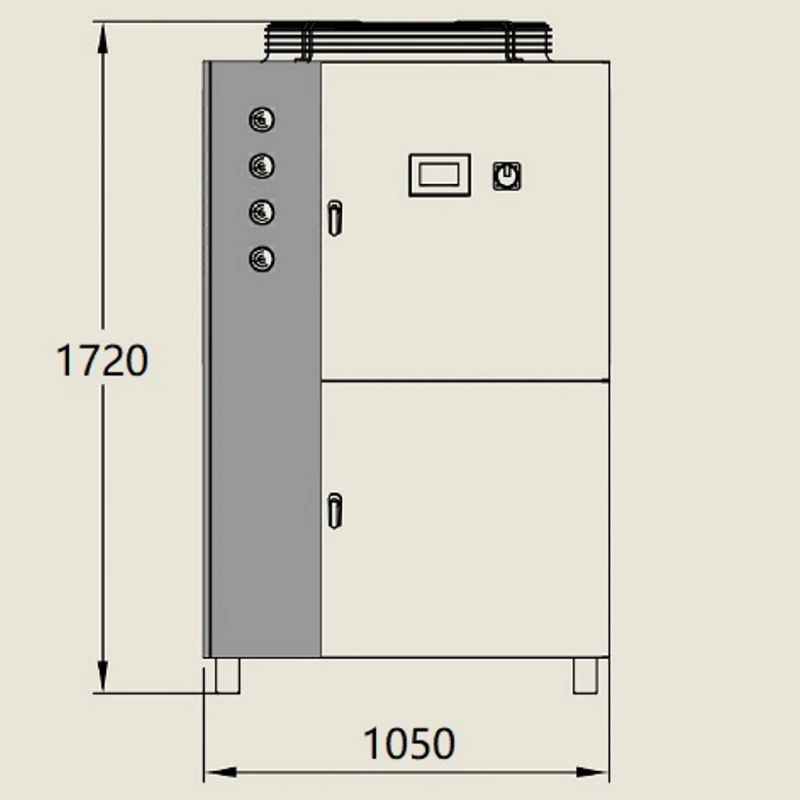

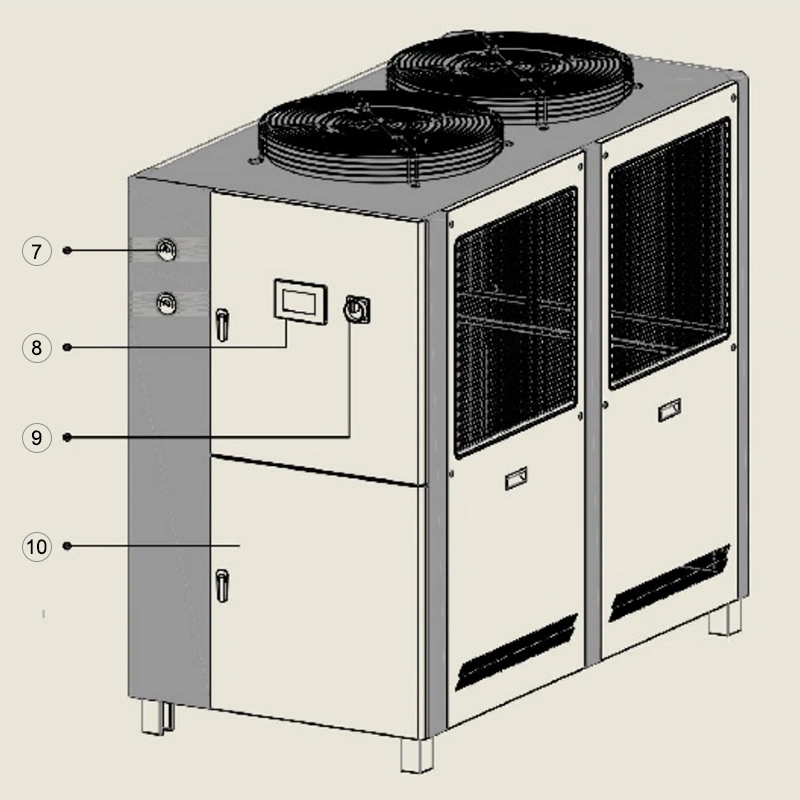

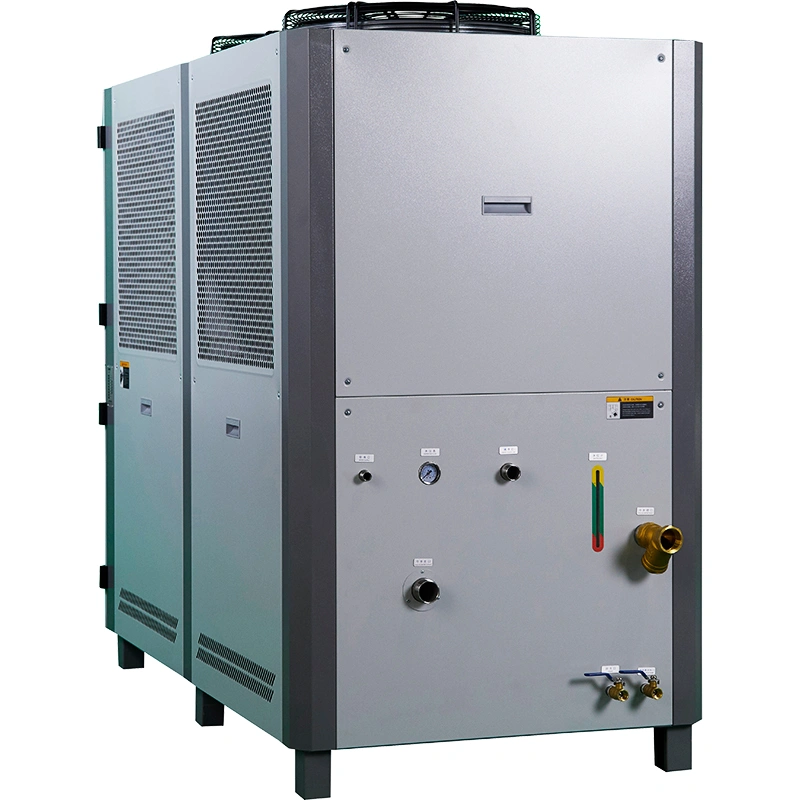

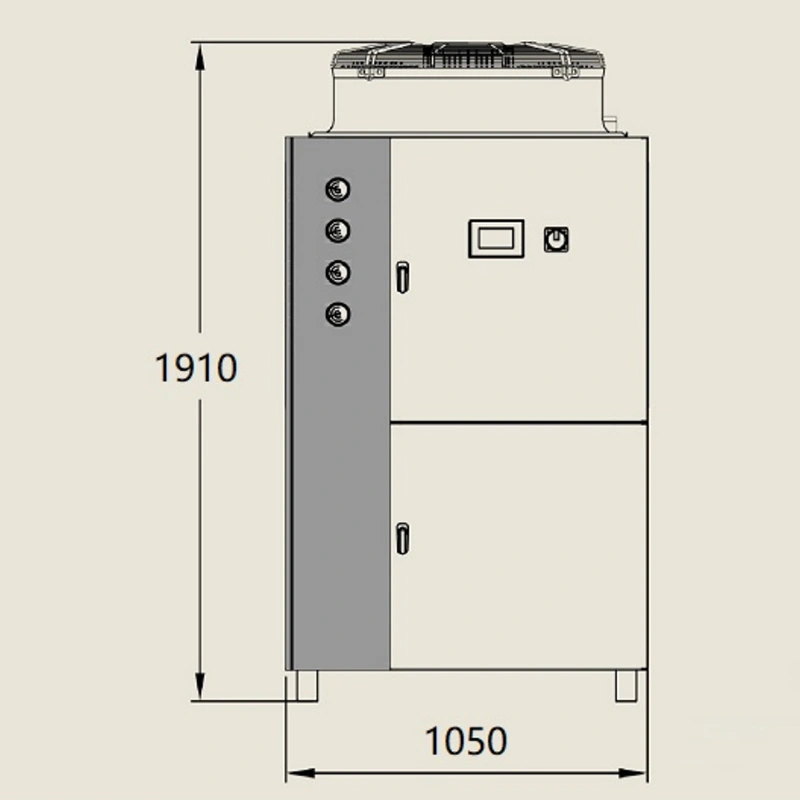

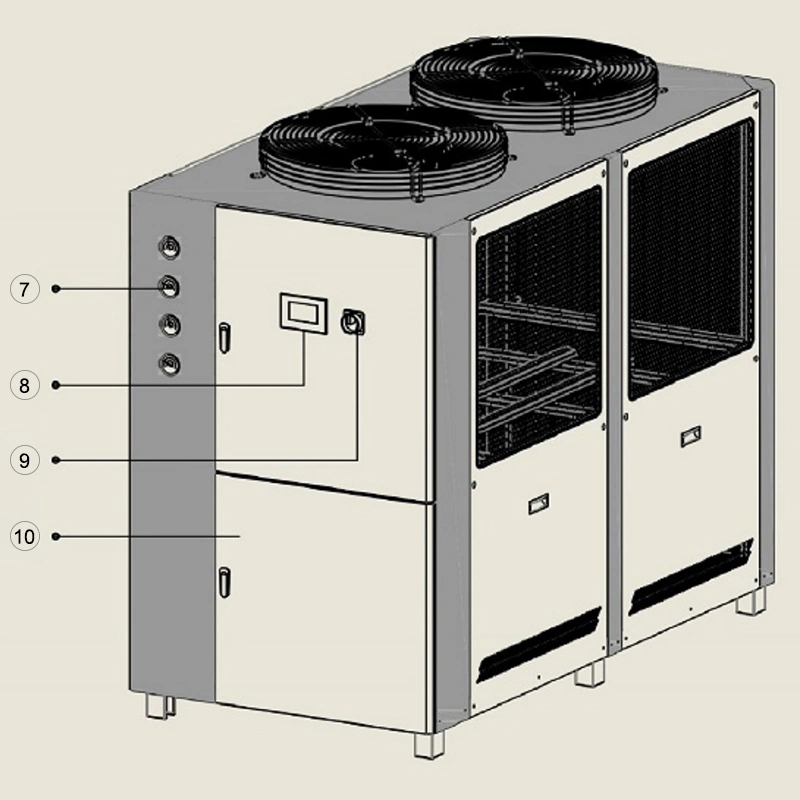

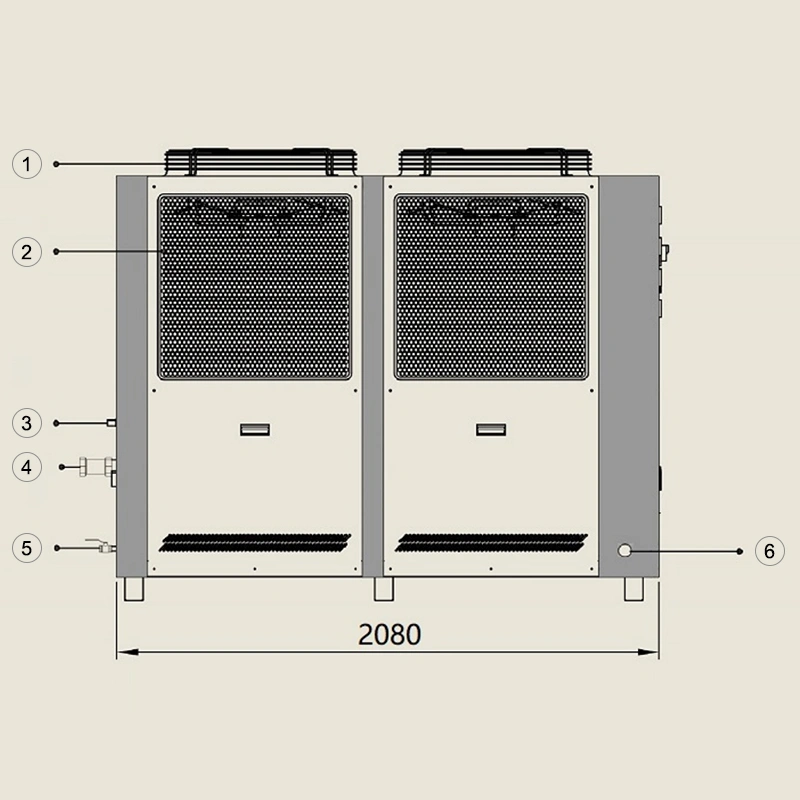

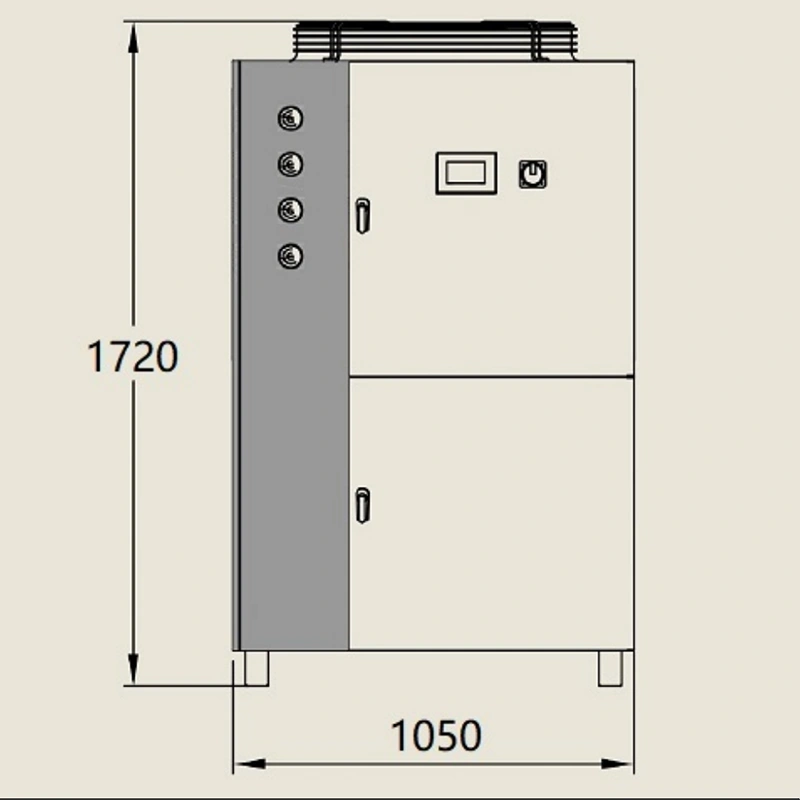

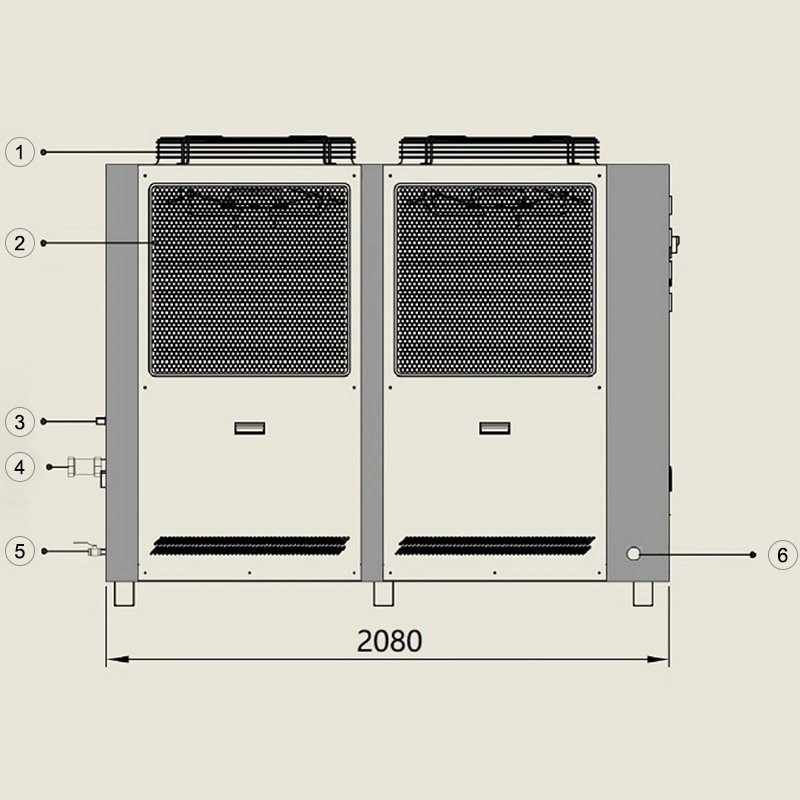

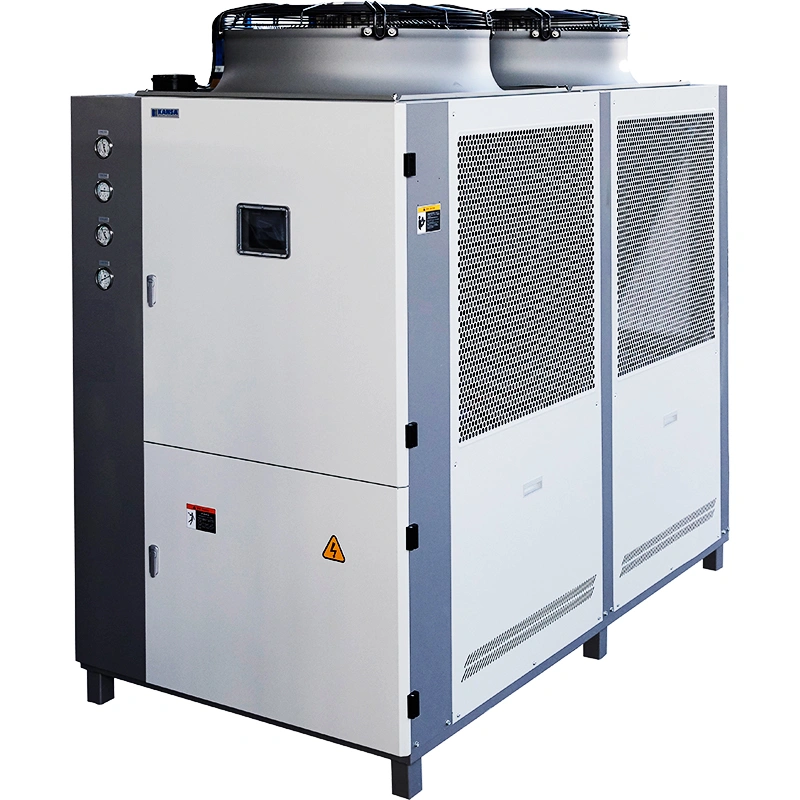

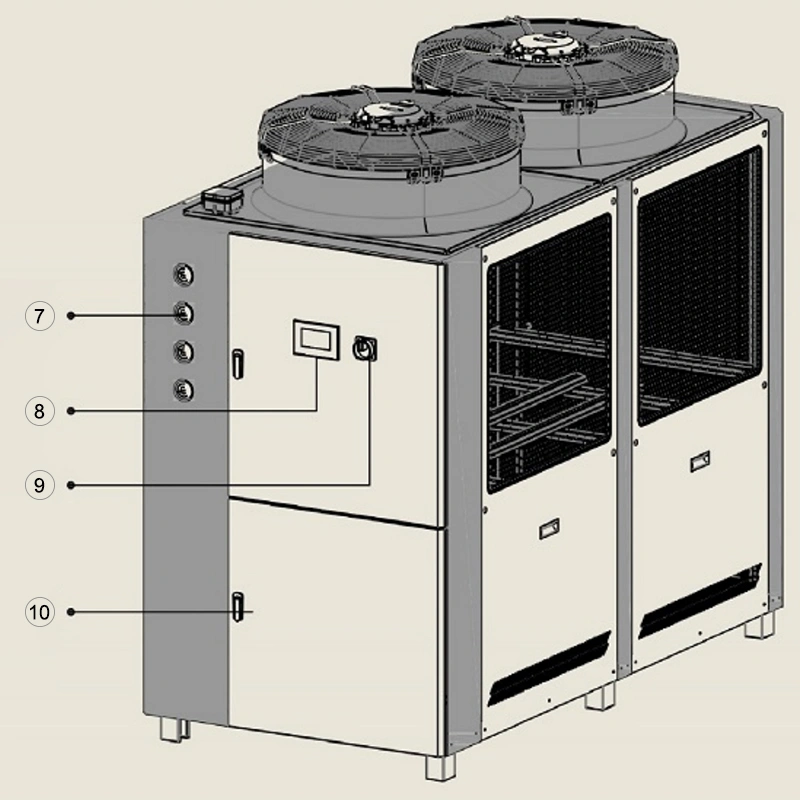

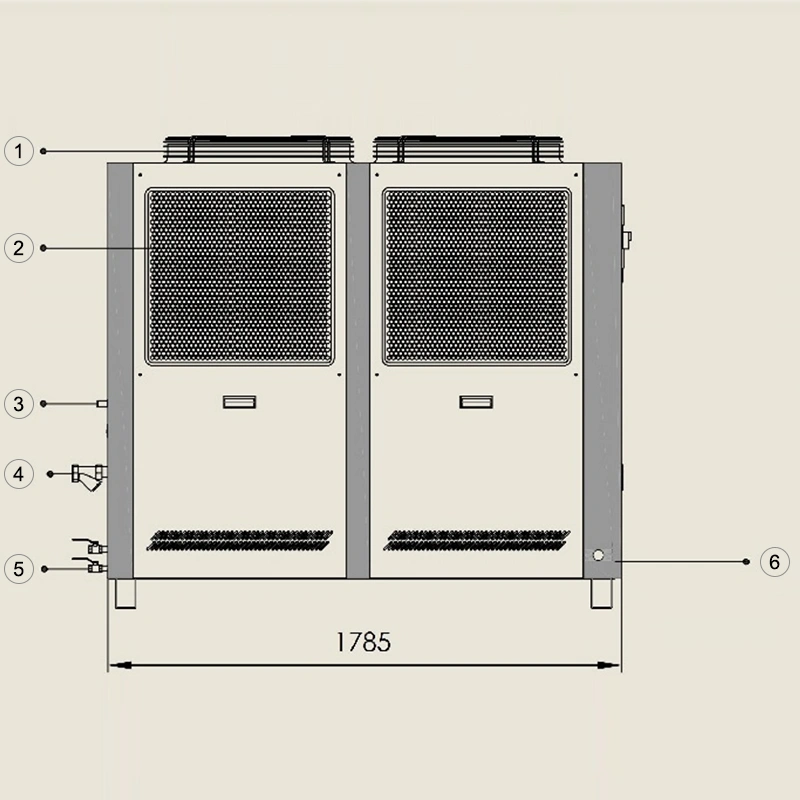

شيلر تبريد بالهواء 86.0 كيلو وات، ICA-30
- سعة التبريد: 86.0 كيلو وات
- القدرة الكلية الداخلة: 30.0 كيلو وات
- المبخر: نوع غلافي أنبوبي (غلاف من الفولاذ المقاوم للصدأ + أنابيب من الفولاذ المقاوم للصدأ)
- ارتفاع الضخ: 25 متر
- معدل تدفق المياه: 14.8 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 230 لتر
- قياس وصلة الأنابيب: 50DN

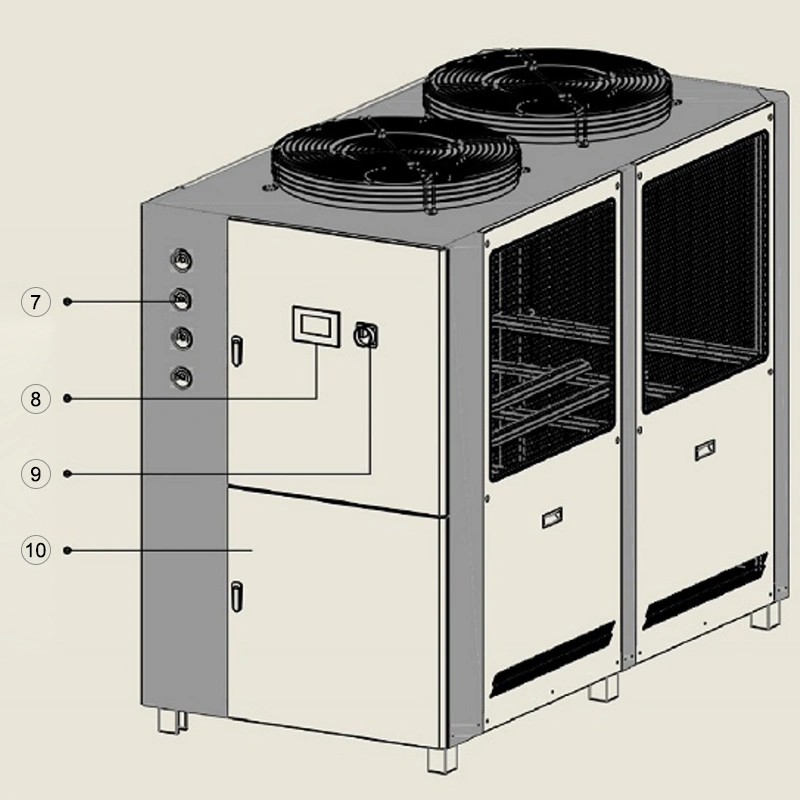

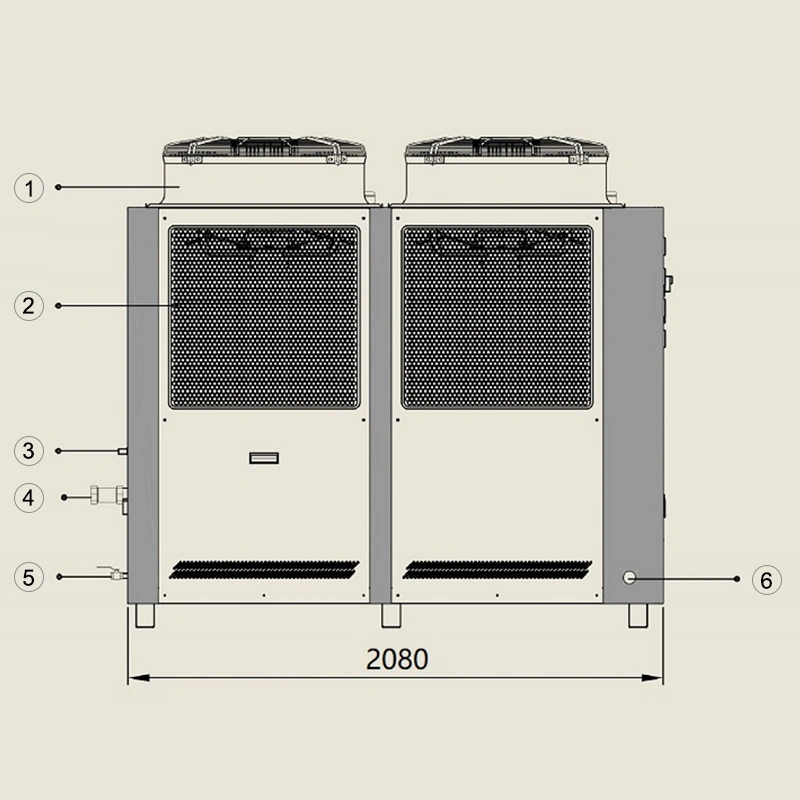

- مروحة تبريد
- شبكة مدخل الهواء
- منفذ تعبئة المياه
- مدخل/مخرج الماء المبرد
- منفذ تصريف
- مروحة تبريد
- شبكة مدخل الهواء
- منفذ تعبئة المياه
- مدخل/مخرج الماء المبرد
- منفذ تصريف

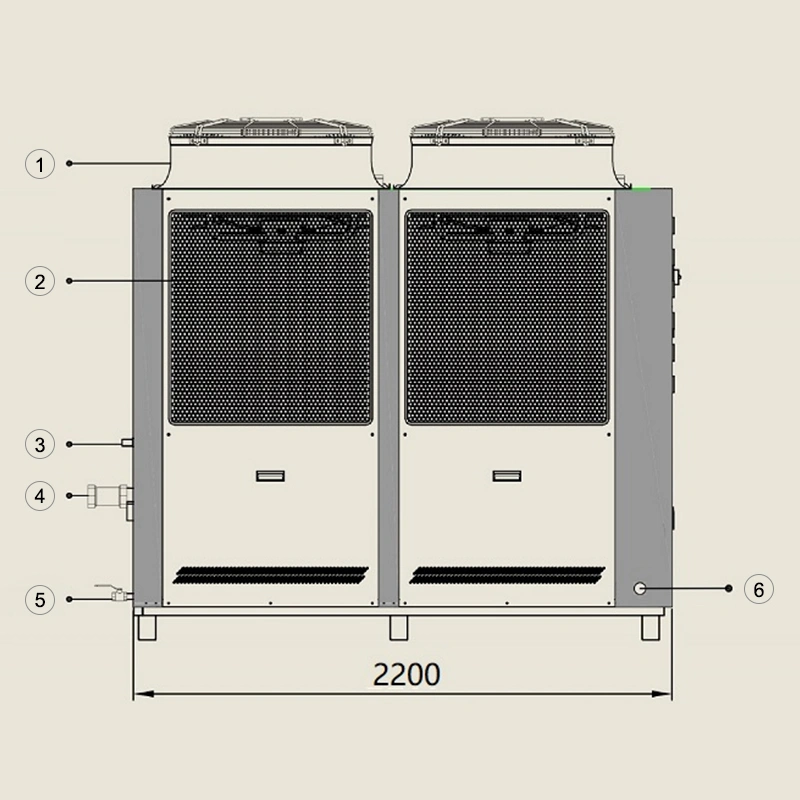

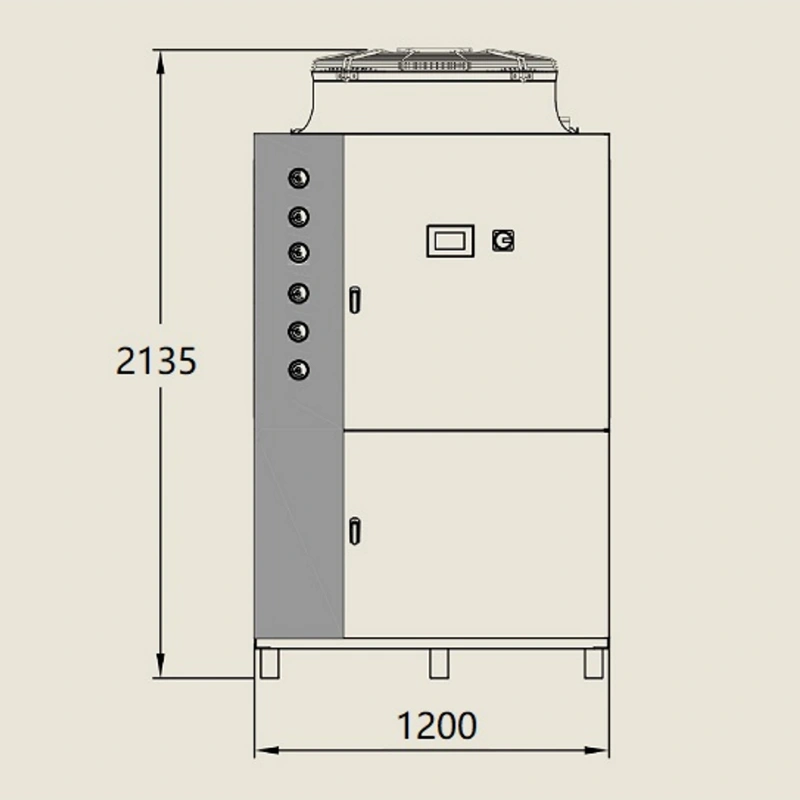

شيلر تبريد بالهواء 116.0 كيلو وات، ICA-40
- سعة التبريد: 116.0 كيلو وات
- القدرة الكلية الداخلة: 41.3 كيلو وات
- المبخر: نوع غلافي أنبوبي (غلاف من الفولاذ المقاوم للصدأ + أنابيب من الفولاذ المقاوم للصدأ)
- ارتفاع الضخ: 34 متر
- معدل تدفق المياه: 20.0 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 300 لتر
- قياس وصلة الأنابيب: 50DN

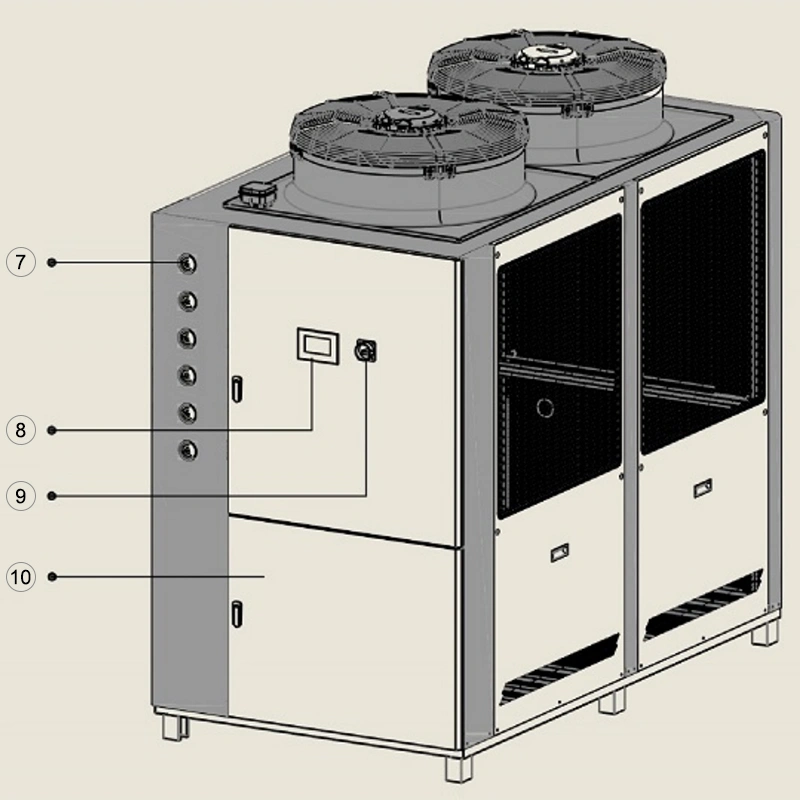

- مروحة تبريد
- شبكة مدخل الهواء
- منفذ تعبئة المياه
- مدخل/مخرج الماء المبرد
- منفذ تصريف
- مروحة تبريد
- شبكة مدخل الهواء
- منفذ تعبئة المياه
- مدخل/مخرج الماء المبرد
- منفذ تصريف

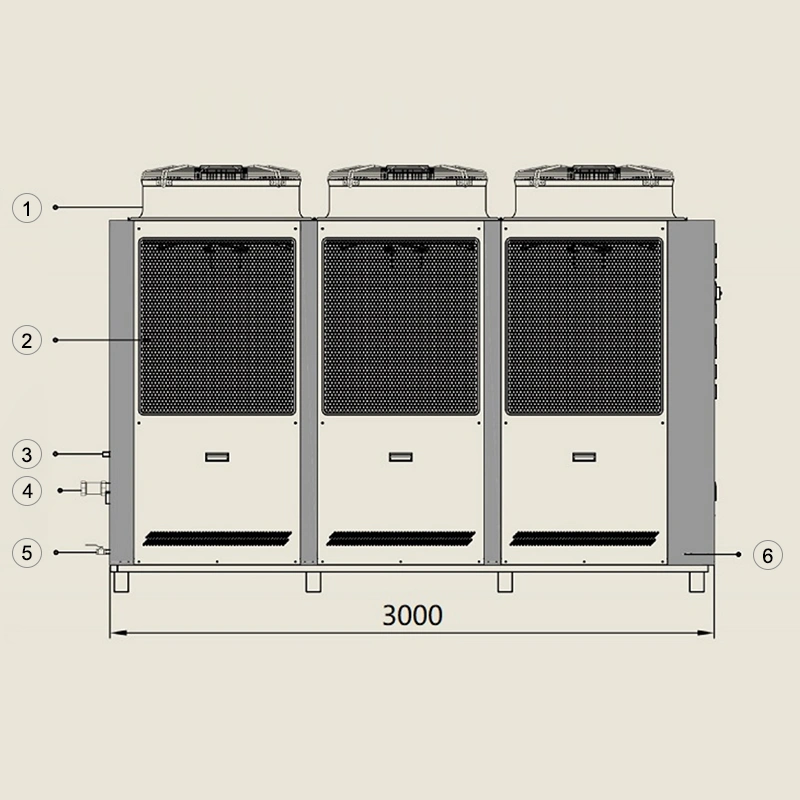

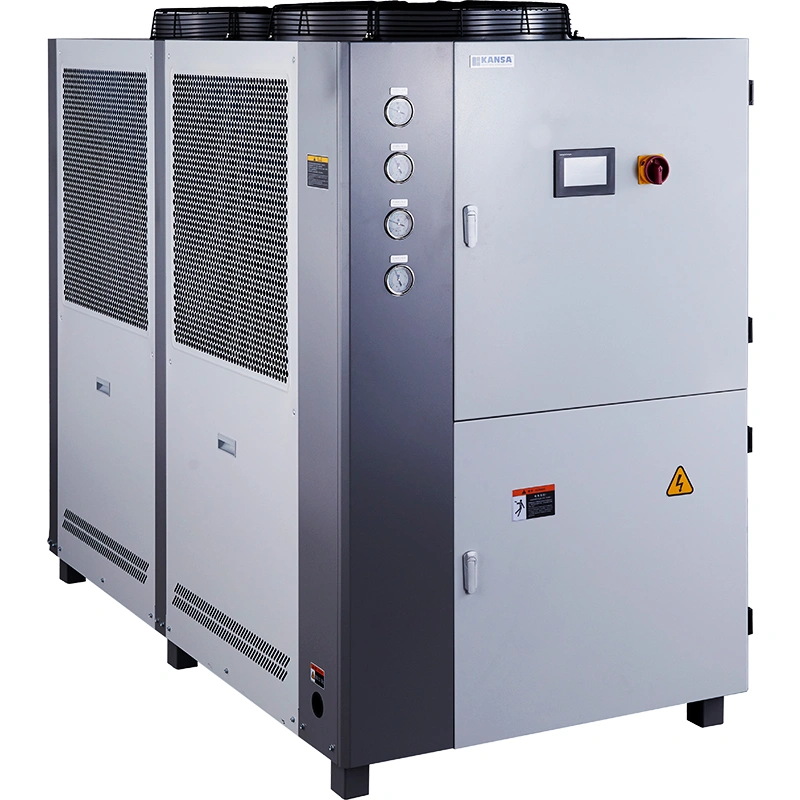

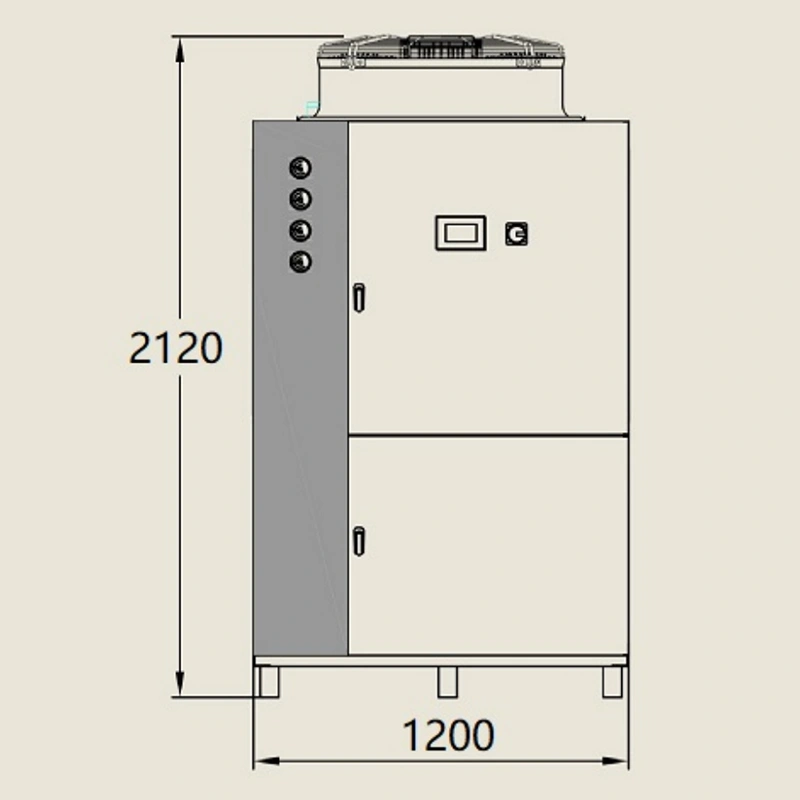

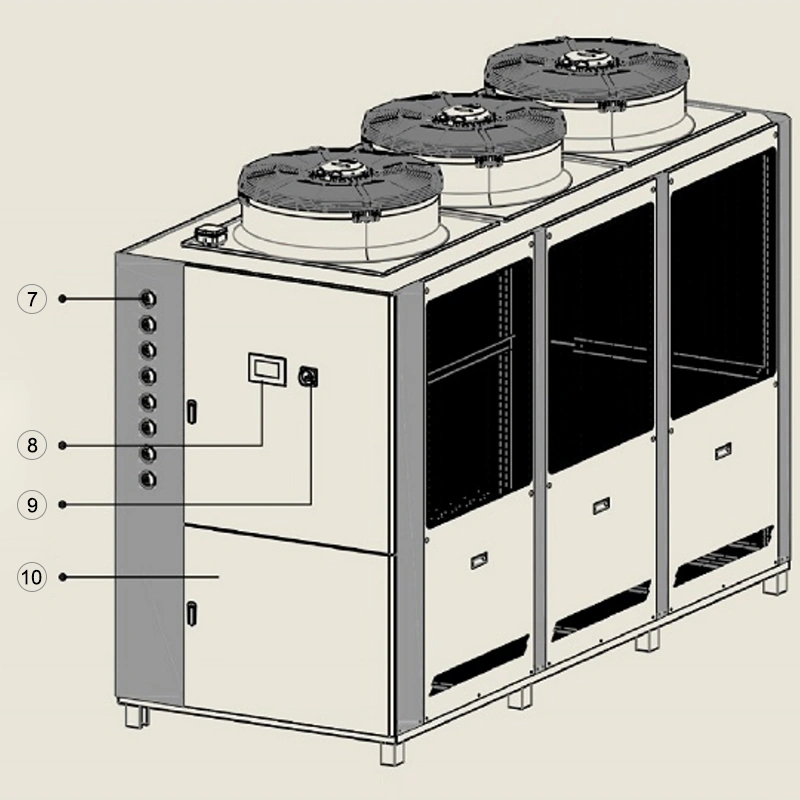

شيلر تبريد بالهواء 140.0 كيلو وات، ICA-50
- سعة التبريد: 140.0 كيلو وات
- القدرة الكلية الداخلة: 48.0 كيلو وات
- المبخر: نوع غلافي أنبوبي (غلاف من الفولاذ المقاوم للصدأ + أنابيب من الفولاذ المقاوم للصدأ)
- ارتفاع الضخ: 29 متر
- معدل تدفق المياه: 24.0 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 300 لتر
- قياس وصلة الأنابيب: 65DN
- مروحة تبريد
- شبكة مدخل الهواء
- منفذ تعبئة المياه
- مدخل/مخرج الماء المبرد
- منفذ تصريف
- مروحة تبريد
- شبكة مدخل الهواء
- منفذ تعبئة المياه
- مدخل/مخرج الماء المبرد
- منفذ تصريف

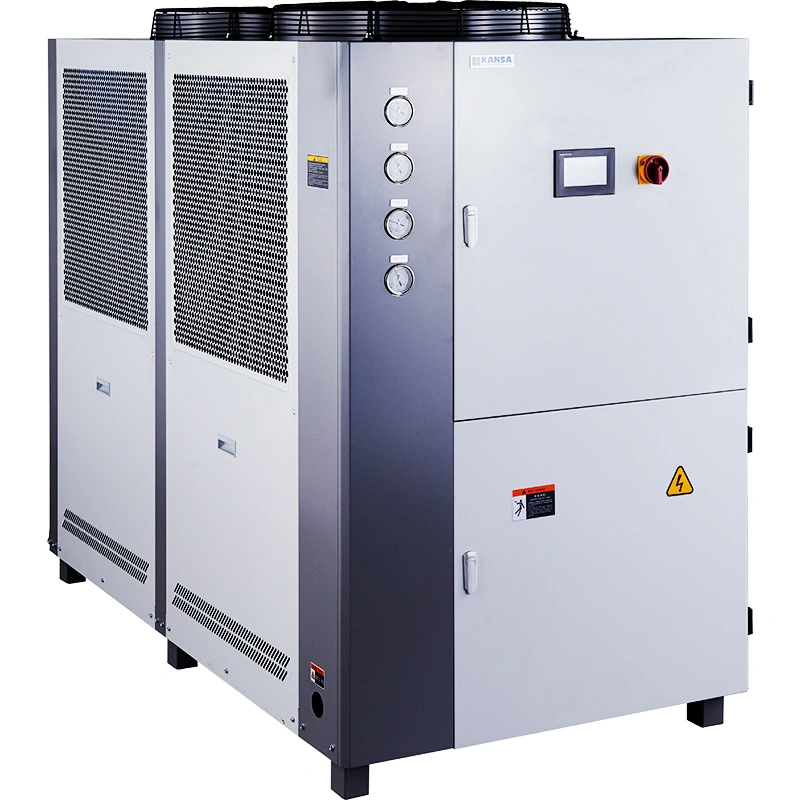

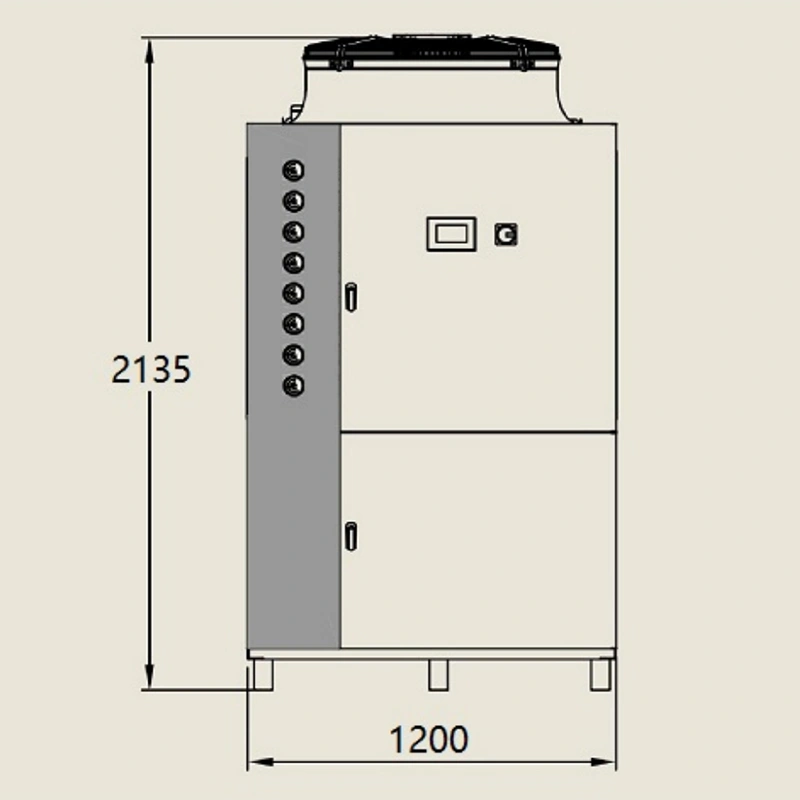

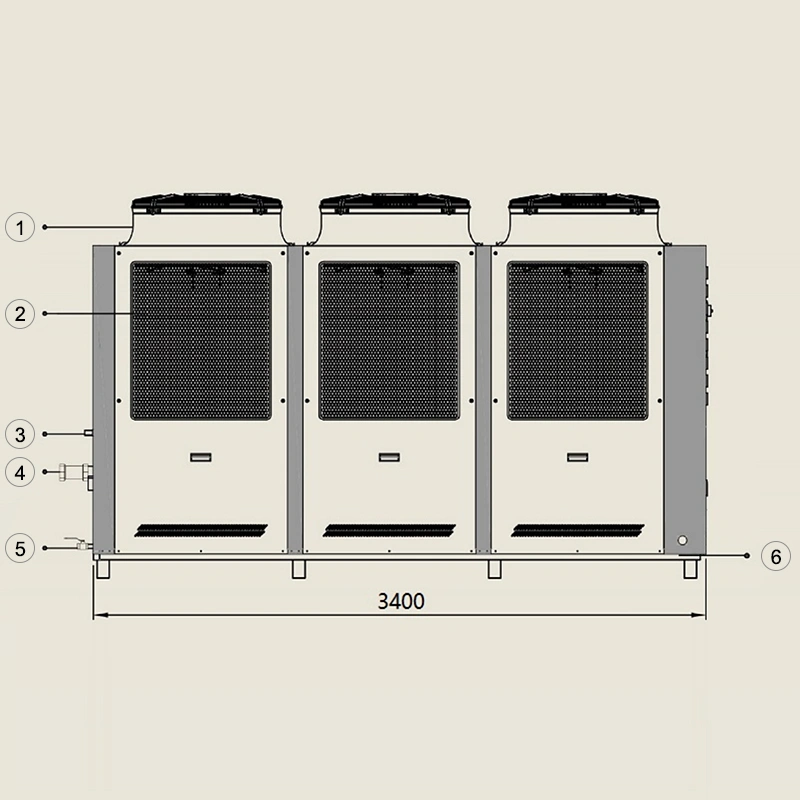

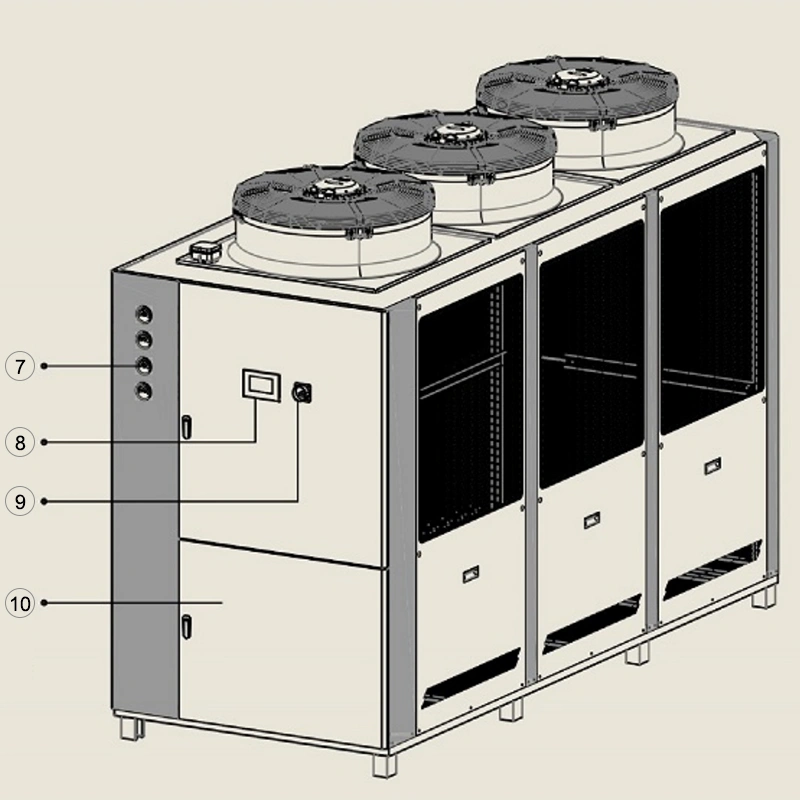

شيلر تبريد بالهواء 168.0 كيلو وات، ICA-60
- سعة التبريد: 168.0 كيلو وات
- القدرة الكلية الداخلة: 58.5 كيلو وات
- المبخر: نوع غلافي أنبوبي (غلاف من الفولاذ المقاوم للصدأ + أنابيب من الفولاذ المقاوم للصدأ)
- ارتفاع الضخ: 25 متر
- معدل تدفق المياه: 28.9 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 300 لتر
- قياس وصلة الأنابيب: 65DN
- مروحة تبريد
- شبكة مدخل الهواء
- منفذ تعبئة المياه
- مدخل/مخرج الماء المبرد
- منفذ تصريف
- مروحة تبريد
- شبكة مدخل الهواء
- منفذ تعبئة المياه
- مدخل/مخرج الماء المبرد
- منفذ تصريف
المكونات ومعدات التصنيع
-
ضواغط من علامات تجارية عالمية -
نظام آلي للتفريغ وشحن مادة التبريد -
ماكينة ثني الأنابيب ثلاثية الأبعاد بنظام(CNC) -
نظام لحام آلي
مواقع تقديم طلبات العملاء
بفضل خبرة تزيد عن 20 عام في مجال التبريد الصناعي، تقوم شركة KANSA بتصميم وتصنيع مجموعة متنوعة من المبردات الصناعية (الشيلرات) ومعدات التحكم في درجة حرارة العمليات داخلياً لضمان جودة متسقة، وتشغيل موثوق، وثبات استثنائي في درجة الحرارة بدقة ±0.05 درجة مئوية. تحمل الشركة شهادات CE وISO9001-2016 وISO45001 وغيرها من الشهادات الدولية، وتخدم أكثر من 70,000 عميل حول العالم.
