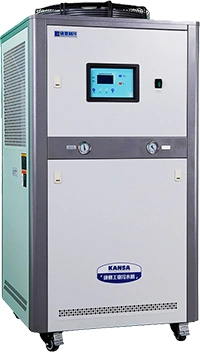

شيلر تبريد بالهواء (من 3.0 إلى 72.0 كيلو وات)

شيلر تبريد بالهواء (من 3.0 إلى 72.0 كيلو وات)Air-Cooled Industrial Chiller (درجة حرارة منخفضة -5 درجة مئوية)

صممت شيلر التبريد بالهواء ذو درجة الحرارة المنخفضة (-5 درجة مئوية) للتطبيقات الصناعية التي تتطلب سوائل تبريد تحت الصفر. وباستخدام مادة تبريد خاصة وضاغط، توفر هذه الوحدة تدفق ثابت من محاليل الجليكول والماء أو غيرها من سوائل التبريد عند درجة حرارة -5 درجة مئوية أو أقل، ما يلبي متطلبات العمليات التي تتطلب درجات حرارة منخفضة.

تستخدم وحدة التبريد الهوائي ذات درجة الحرارة المنخفضة على نطاق واسع في إنتاج المواد الكيميائية والصيدلانية، وتجميد الأغذية، واختبارات الليزر في درجات الحرارة المنخفضة، وتبريد المفاعلات، حيث تُعد عنصرًا أساسيًا لضمان أداء مستقر وموثوق للعمليات.

استفسار

مخطط النظام

فلتر الماء

مدخل الماء المبرد

مفتاح التدفق

المبخر

مقياس الضغط

الضاغط

مروحة التبريد

المكثف

مقياس الضغط

فلتر جاف

صمام التمدد

مصدر المياه

مستوى الماء

حساس

خزان

مخرج الماء المبرد

المضخة

مواصفات الموديل

الموديل			ICA-2M	ICA-3M	ICA-5M	ICA-8M	ICA-10M	ICA-12M
سعة التبريد		kW	3	4.5	7	11	15	18
سعة التبريد		10³ kcal/h	2.6	3.9	6	9.5	12.9	15.5
مصدر الطاقة الكهربائية		V/Ph/Hz	220/1/50	380/3/50	380/3/50	380/3/50	380/3/50	380/3/50
القدرة الكلية الداخلة		kW	2	2.9	5	7.8	9.6	11.2
التيار المقننة		A	11	7.2	10.8	15	18	25
الضاغط	النوع		نوع دوار	نوع دوار	نوع حلزوني	نوع حلزوني	نوع حلزوني	نوع حلزوني
الضاغط	القدرة	kW	1.5	2.3	3.9	6.2	8	9
مضخة المياه	القدرة	kW	0.37	0.37	0.55	0.75	0.75	1.2
	ارتفاع الضخ	m	26	25	30	25	22	29
	معدل تدفق المياه	m³/h	0.52	0.78	1.2	1.9	2.6	3.1
	معدل تدفق المياه	L/min	8.7	13	20	31.7	43.3	51.7
سعة خزان المياه		L	40	60	70	100	135	135
قياس وصلة الأنابيب		DN	20	25	25	25	40	40
مستوى الضوضاء		dB(A)	58	60	61	64	65	66
الوزن		kg	108	140	185	260	310	320
الأبعاد	الطول	mm	600	680	750	1350	1510	1510
	العرض	mm	600	680	750	680	750	750
	الارتفاع	mm	1160	1360	1480	1360	1480	1480

الموديل			ICA-15M	ICA-20M	ICA-25M	ICA-30M	ICA-40M	ICA-50M
سعة التبريد		kW	23	30	36	46	60	72
سعة التبريد		10³ kcal/h	19.8	25.8	30.1	39.6	51.6	61.9
مصدر الطاقة الكهربائية		V/Ph/Hz	380/3/50
القدرة الكلية الداخلة		kW	14	19.8	21.8	27.5	36.5	42.5
التيار المقننة		A	30.5	45	49	62	79	91
الضاغط	النوع		نوع حلزوني
الضاغط	القدرة	kW	11.5	16	18	23	32	36
مضخة المياه	القدرة	kW	1.2	2.2	2.2	2.2	3	3
	ارتفاع الضخ	m	27	27	26	25	34	29
	معدل تدفق المياه	m³/h	4	5.2	6.2	7.9	10.3	12.5
	معدل تدفق المياه	L/min	66.7	86.7	103.3	131.7	171.7	208.3
سعة خزان المياه		L	155	230	230	230	300	300
قياس وصلة الأنابيب		DN	40	50	50	50	50	65
مستوى الضوضاء		dB(A)	66	68	68	69	69	69
الوزن		kg	415	620	670	780	1100	1300
الأبعاد	الطول	mm	1785	2080	2080	2080	2200	3000
	العرض	mm	915	1050	1050	1050	1200	1200
	الارتفاع	mm	1630	1720	1720	1910	2135	2120

تتوفر مواصفات مخصصة عند الطلب. يرجى التواصل معنا لمزيد من التفاصيل.

المكونات ومعدات التصنيع

بفضل خبرة تزيد عن 20 عام في مجال التبريد الصناعي، تقوم شركة KANSA بتصميم وتصنيع مجموعة متنوعة من المبردات الصناعية (الشيلرات) ومعدات التحكم في درجة حرارة العمليات داخلياً لضمان جودة متسقة، وتشغيل موثوق، وثبات استثنائي في درجة الحرارة بدقة ±0.05 درجة مئوية. تحمل الشركة شهادات CE وISO9001-2016 وISO45001 وغيرها من الشهادات الدولية، وتخدم أكثر من 70,000 عميل حول العالم.
