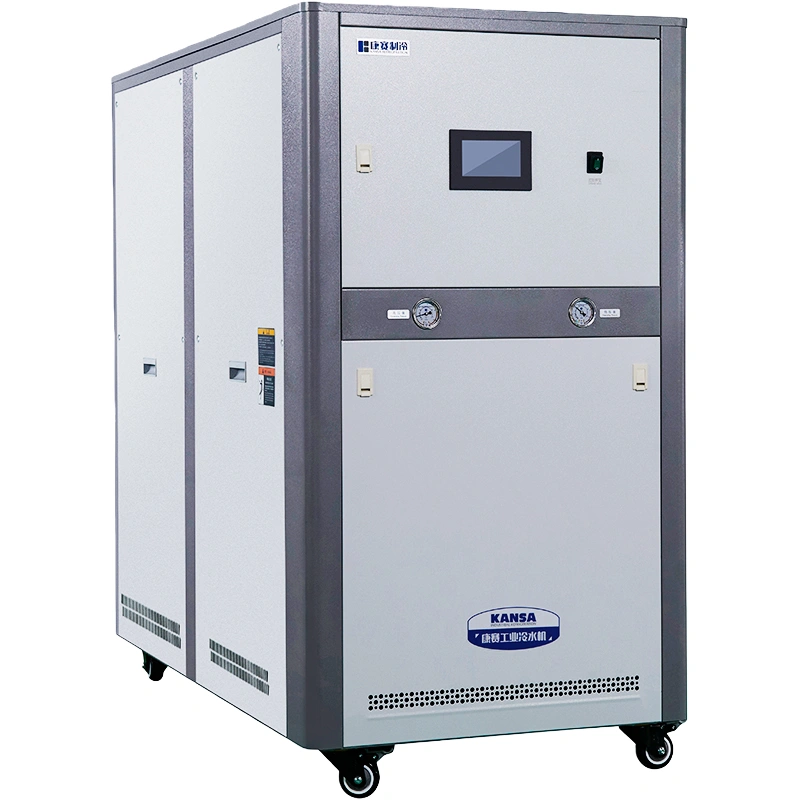

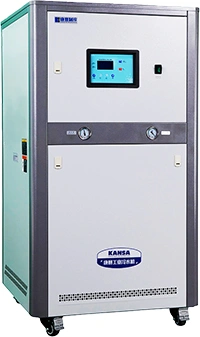

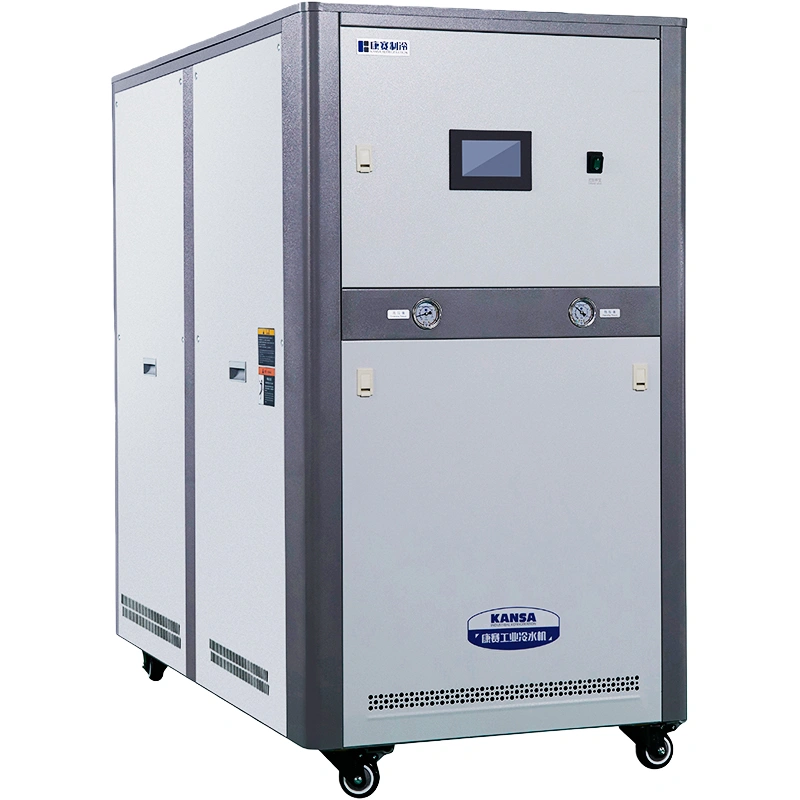

شيلر تبريد بالماء (من 9.9 إلى 240 كيلو وات)Water-Cooled Industrial Chiller
-
الموديل: ICW-3~ICW-70
-
سعة التبريد: من 9.9 إلى 240.0 كيلو وات
-
دقة درجة الحرارة:
±0.1\±0.5\±1.5 درجة مئوية
-
كفاءة عالية وتوفير في الطاقة
-
التحكم الذكي
-
خصائص أمان متعددة
-
تركيبة متينة
-
سهولة التشغيل
-
سهولة الصيانة
-
شهادة CE
-
مرافق تصنيع معتمدة
تعرف المبردات الصناعية المبردة بالماء (شيلر تبريد بالماء) بكفاءتها العالية وأدائها التبريدي المستقر. باستخدامها الماء المتداول من برج التبريد لتكثيف غاز التبريد، تحقق هذه المبردات كفاءة في استهلاك الطاقة وتشغيلًا أكثر استقرار مقارنة بالمبردات المبردة بالهواء (شيلرات تبريد بالهواء)، مما يجعلها مناسبة بشكل خاص للمنشآت الصناعية الكبيرة والبيئات ذات درجات الحرارة العالية. تتميز المبردات المبردة بالماء بهيكل صغير الحجم، ولكنها تتطلب نظام تبريد مائي داعم لضمان التشغيل السليم.

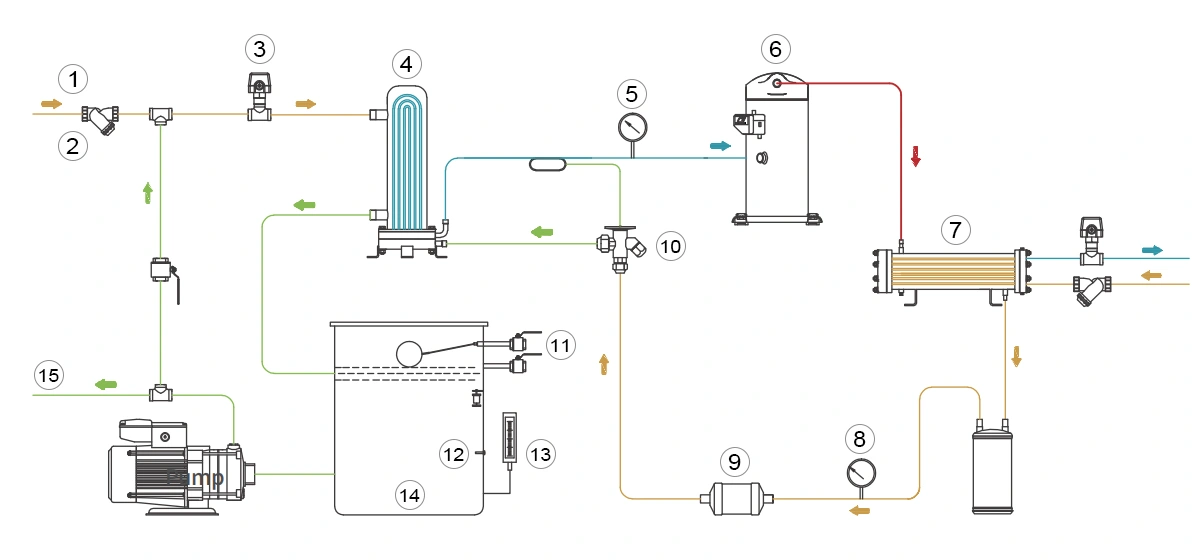

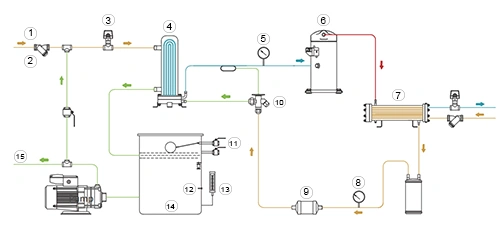

مخطط النظام
- فلتر الماء
- مدخل الماء المبرد
- مفتاح التدفق
- المبخر
- مقياس الضغط
- الضاغط
- مروحة التبريد
- المكثف
- مقياس الضغط
- فلتر جاف
- صمام التمدد
- مصدر المياه
- مستوى الماء
- حساس
- خزان
- مخرج الماء المبرد
الموديل
مواصفات الموديل

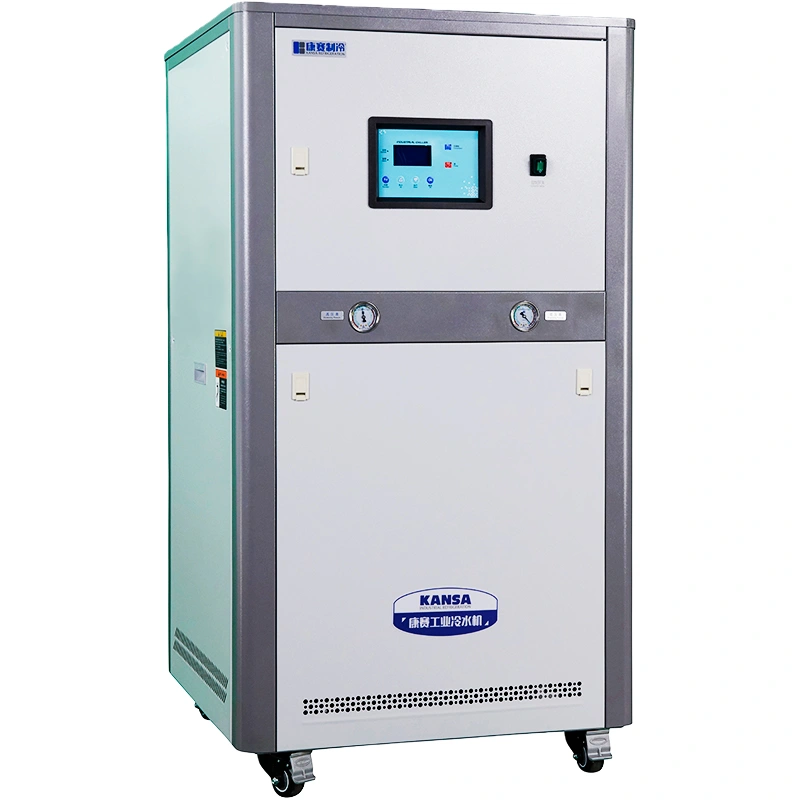

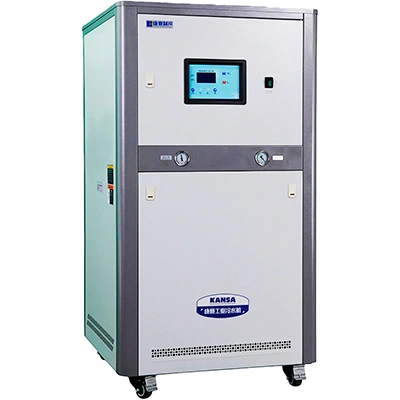

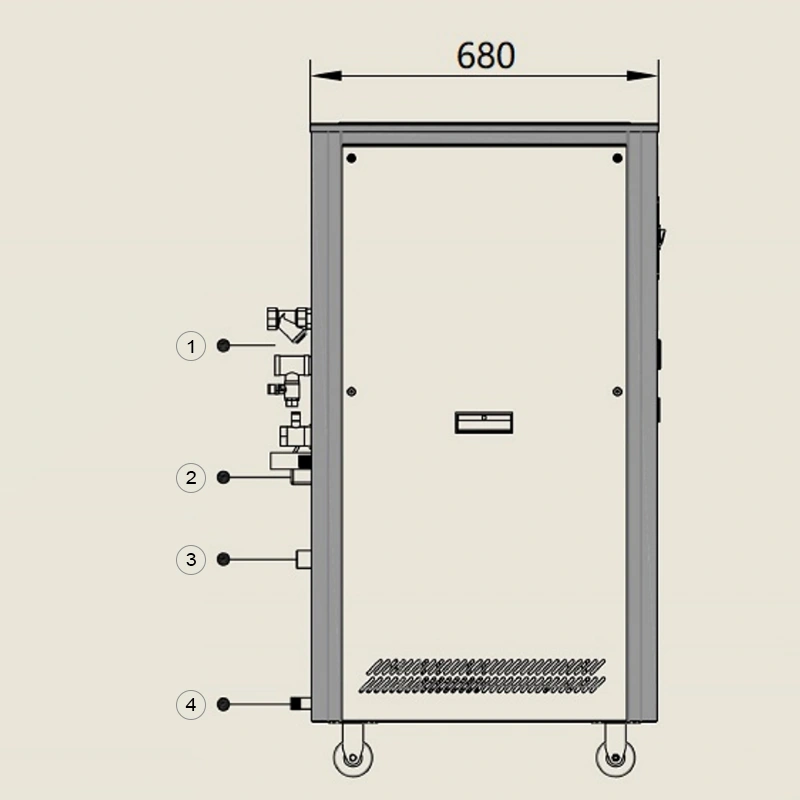

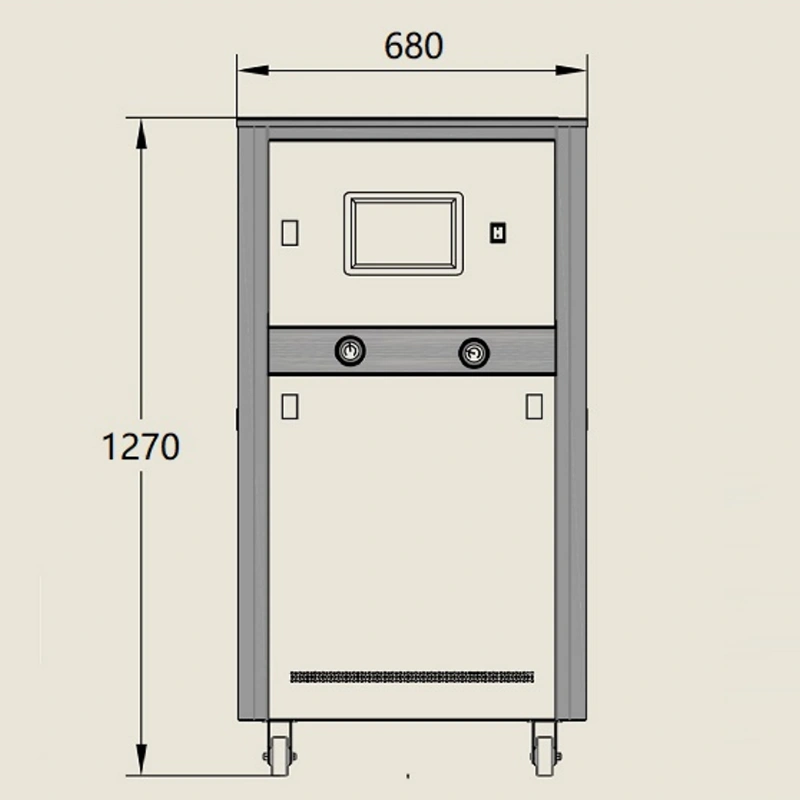

شيلر تبريد بالماء صناعي 9.9 كيلو وات، ICW-3
- سعة التبريد: 9.9 كيلو وات
- القدرة الكلية الداخلة: 2.7 كيلو وات
- المبخر: نوع لفائف الفولاذ المقاومة للصدأ
- ارتفاع الضخ: 24 متر
- معدل تدفق المياه: 2.1 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 60 لتر
- قياس وصلة الأنابيب: 25DN
- فتحة دخول \ خروج ماء التبريد

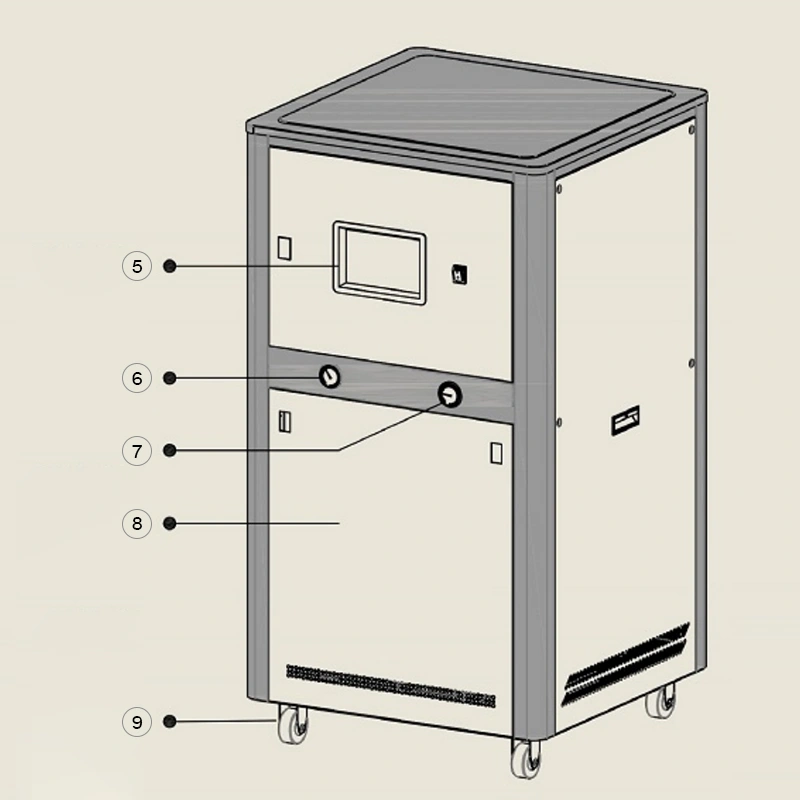

- صندوق طرفي
- فتحة دخول \ خروج المياه المبردة
- فتحة التصريف

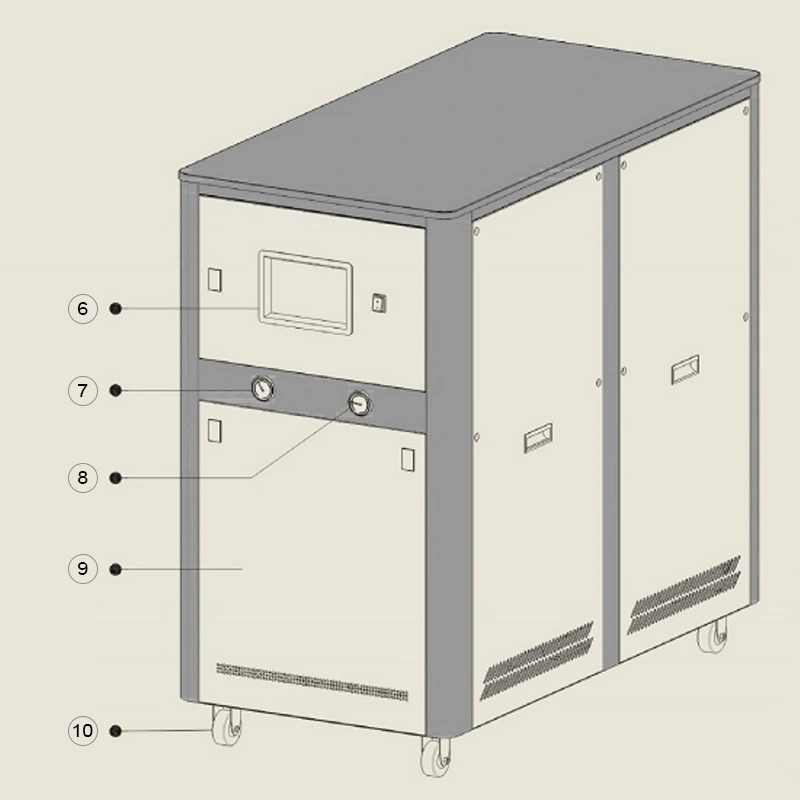

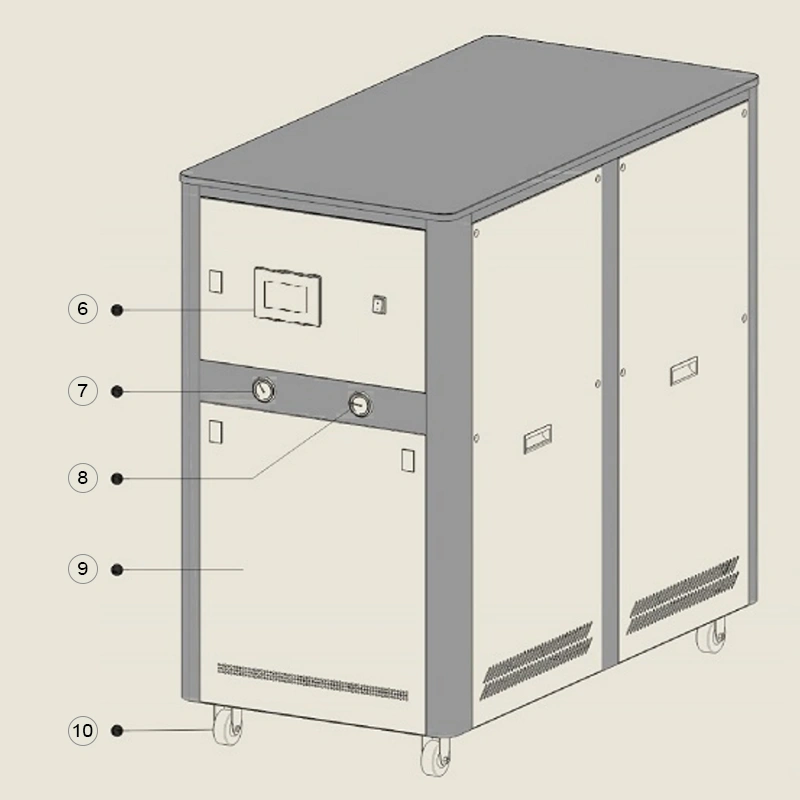

- لوحة التحكم
- مقياس الضغط العالي
- مقياس الضغط المنخفض
- باب الوصول للخدمة
- عجلات دوارة

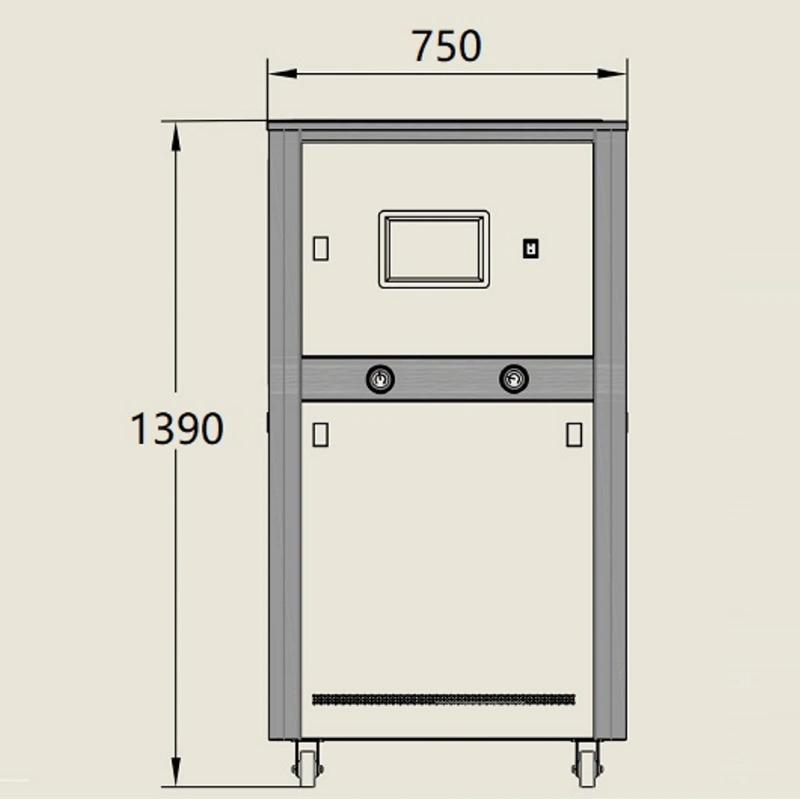

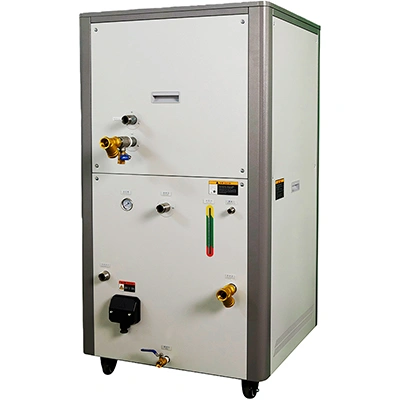

شيلر تبريد بالماء صناعي 16.5 كيلو وات، ICW-5
- سعة التبريد: 16.5 كيلو وات
- القدرة الكلية الداخلة: 4.1 كيلو وات
- المبخر: نوع غلافي أنبوبي (غلاف من الفولاذ المقاوم للصدأ + أنابيب نحاسية سن داخلي)
- ارتفاع الضخ: 28 متر
- معدل تدفق المياه: 3.6 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 70 لتر
- قياس وصلة الأنابيب: 25DN
- فتحة دخول \ خروج ماء التبريد
- صندوق طرفي
- فتحة دخول \ خروج المياه المبردة
- فتحة التصريف
- لوحة التحكم
- مقياس الضغط العالي
- مقياس الضغط المنخفض
- باب الوصول للخدمة
- عجلات دوارة
شيلر تبريد بالماء صناعي 19.6 كيلو وات، ICW-6
- سعة التبريد: 19.6 كيلو وات
- القدرة الكلية الداخلة: 4.8 كيلو وات
- المبخر: نوع غلافي أنبوبي (غلاف من الفولاذ المقاوم للصدأ + أنابيب نحاسية سن داخلي)
- ارتفاع الضخ: 32 متر
- معدل تدفق المياه: 4.2 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 70 لتر
- قياس وصلة الأنابيب: 25DN
- فتحة دخول \ خروج ماء التبريد
- صندوق طرفي
- فتحة دخول \ خروج المياه المبردة
- فتحة التصريف
- لوحة التحكم
- مقياس الضغط العالي
- مقياس الضغط المنخفض
- باب الوصول للخدمة
- عجلات دوارة

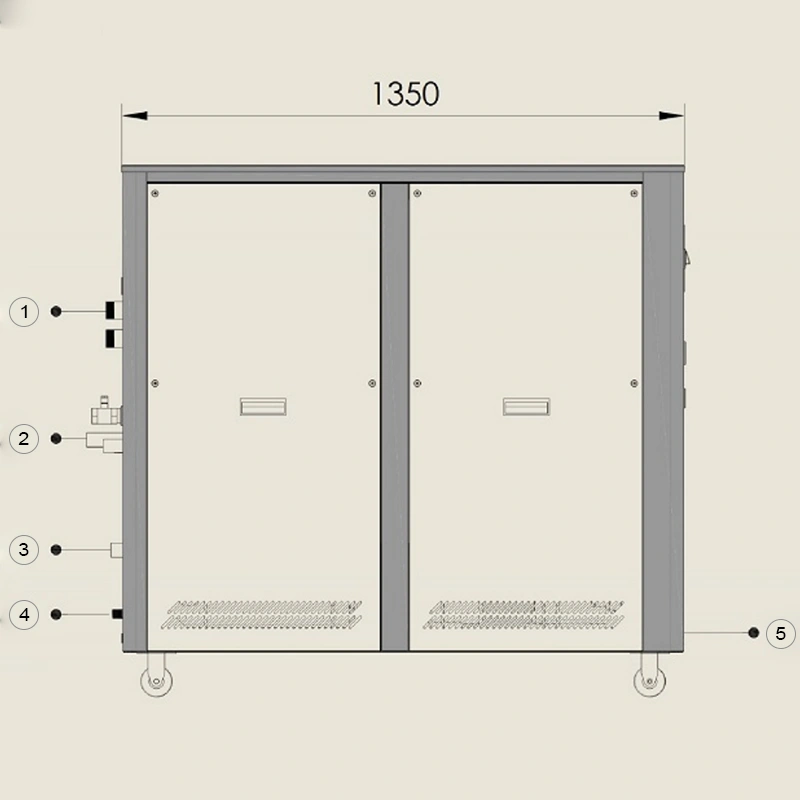

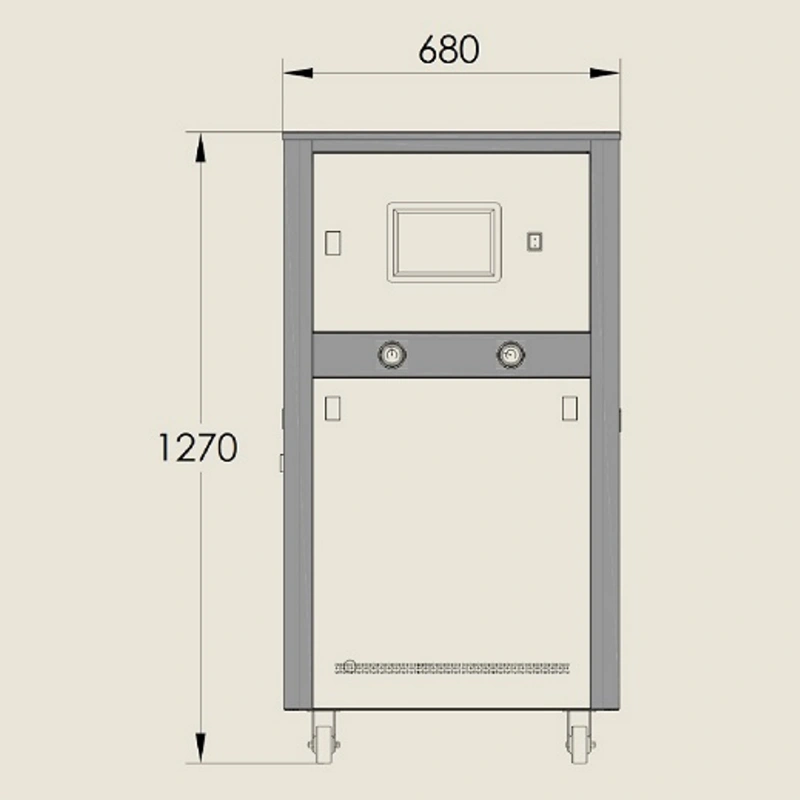

شيلر تبريد بالماء صناعي 26.5 كيلو وات، ICW-8
- سعة التبريد: 26.5 كيلو وات
- القدرة الكلية الداخلة: 6.4 كيلو وات
- المبخر: نوع غلافي أنبوبي (غلاف من الفولاذ المقاوم للصدأ + أنابيب نحاسية سن داخلي)
- ارتفاع الضخ: 28 متر
- معدل تدفق المياه: 5.7 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 100 لتر
- قياس وصلة الأنابيب: 25DN
- فتحة دخول \ خروج ماء التبريد
- منفذ تعبئة المياه
- فتحة دخول \ خروج المياه المبردة
- فتحة التصريف
- منفذ توصيل الطاقة الكهربائية
- لوحة التحكم
- مقياس الضغط العالي
- مقياس الضغط المنخفض
- باب الوصول للخدمة
- عجلات دوارة

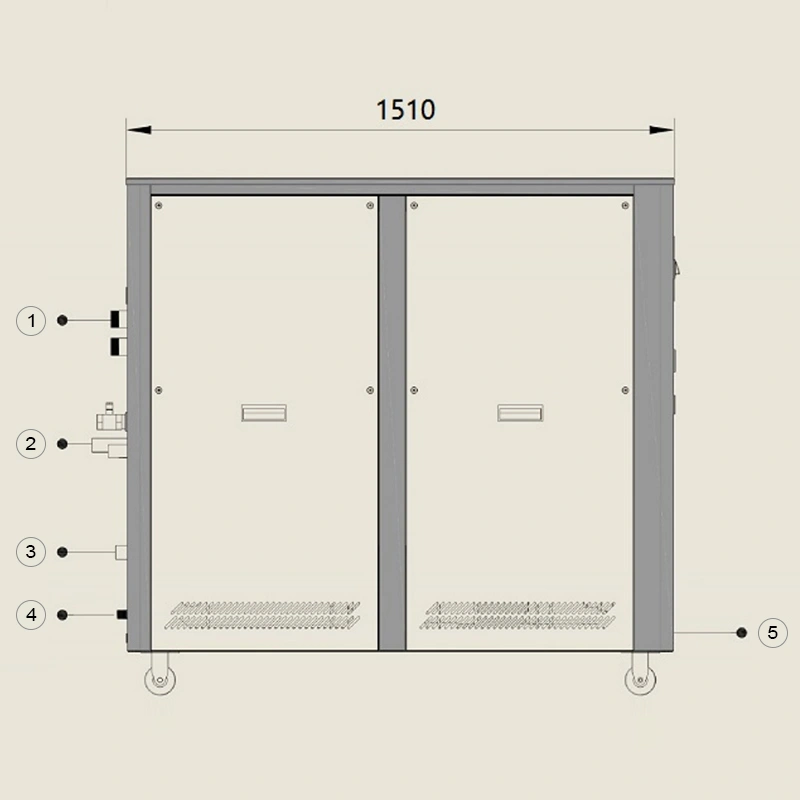

شيلر تبريد بالماء صناعي 33.0 كيلو وات، ICW-10
- سعة التبريد: 33.0 كيلو وات
- القدرة الكلية الداخلة: 7.8 كيلو وات
- المبخر: نوع غلافي أنبوبي (غلاف من الفولاذ المقاوم للصدأ + أنابيب نحاسية سن داخلي)
- ارتفاع الضخ: 25 متر
- معدل تدفق المياه: 7.1 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 135 لتر
- قياس وصلة الأنابيب: 25DN
- فتحة دخول \ خروج ماء التبريد
- منفذ تعبئة المياه
- فتحة دخول \ خروج المياه المبردة
- فتحة التصريف
- منفذ توصيل الطاقة الكهربائية
- لوحة التحكم
- مقياس الضغط العالي
- مقياس الضغط المنخفض
- باب الوصول للخدمة
- عجلات دوارة
شيلر تبريد بالماء صناعي 38.5 كيلو وات، ICW-12
- سعة التبريد: 38.5 كيلو وات
- القدرة الكلية الداخلة: 9.4 كيلو وات
- المبخر: نوع غلافي أنبوبي (غلاف من الفولاذ المقاوم للصدأ + أنابيب نحاسية سن داخلي)
- ارتفاع الضخ: 29 متر
- معدل تدفق المياه: 8.3 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 135 لتر
- قياس وصلة الأنابيب: 40DN
- فتحة دخول \ خروج ماء التبريد
- منفذ تعبئة المياه
- فتحة دخول \ خروج المياه المبردة
- فتحة التصريف
- منفذ توصيل الطاقة الكهربائية
- لوحة التحكم
- مقياس الضغط العالي
- مقياس الضغط المنخفض
- باب الوصول للخدمة
- عجلات دوارة

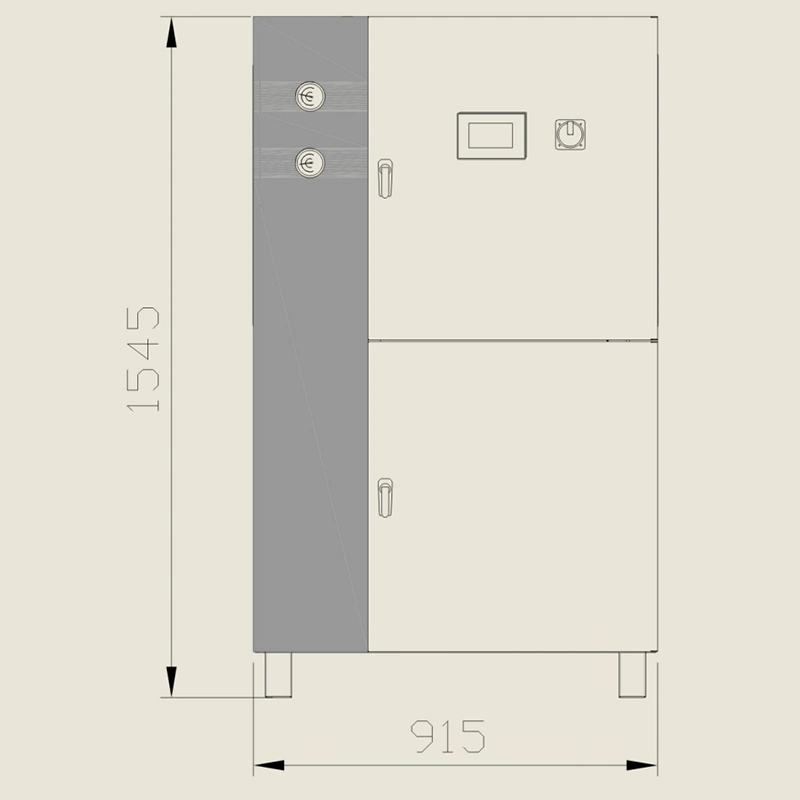

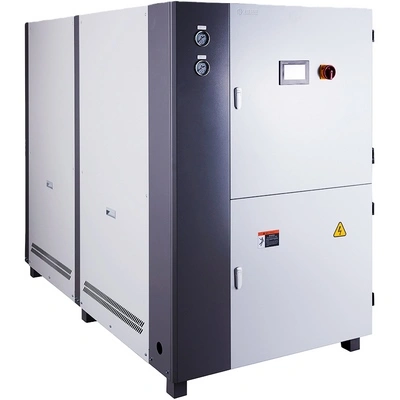

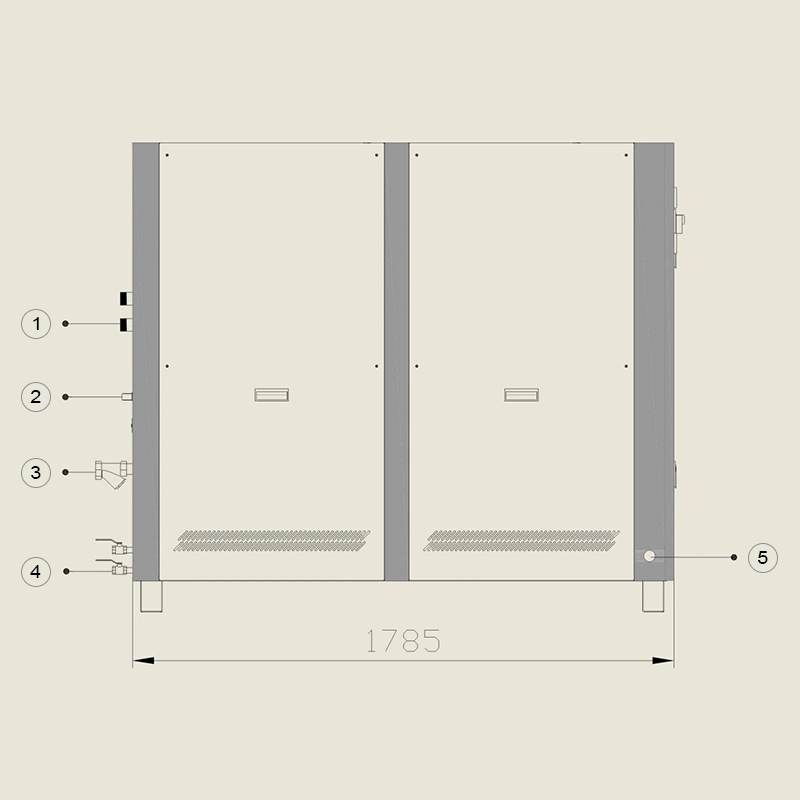

شيلر تبريد بالماء صناعي 48.5 كيلو وات، ICW-15
- سعة التبريد: 48.5 كيلو وات
- القدرة الكلية الداخلة: 10.7 كيلو وات
- المبخر: نوع غلافي أنبوبي (غلاف من الفولاذ المقاوم للصدأ + أنابيب نحاسية سن داخلي)
- ارتفاع الضخ: 27 متر
- معدل تدفق المياه: 8.3 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 155 لتر
- قياس وصلة الأنابيب: 40DN
- فتحة دخول \ خروج ماء التبريد
- منفذ تعبئة المياه
- فتحة دخول \ خروج المياه المبردة
- فتحة التصريف
- منفذ توصيل الطاقة الكهربائية
- لوحة التحكم
- مقياس الضغط العالي
- مقياس الضغط المنخفض
- باب الوصول للخدمة
- عجلات دوارة

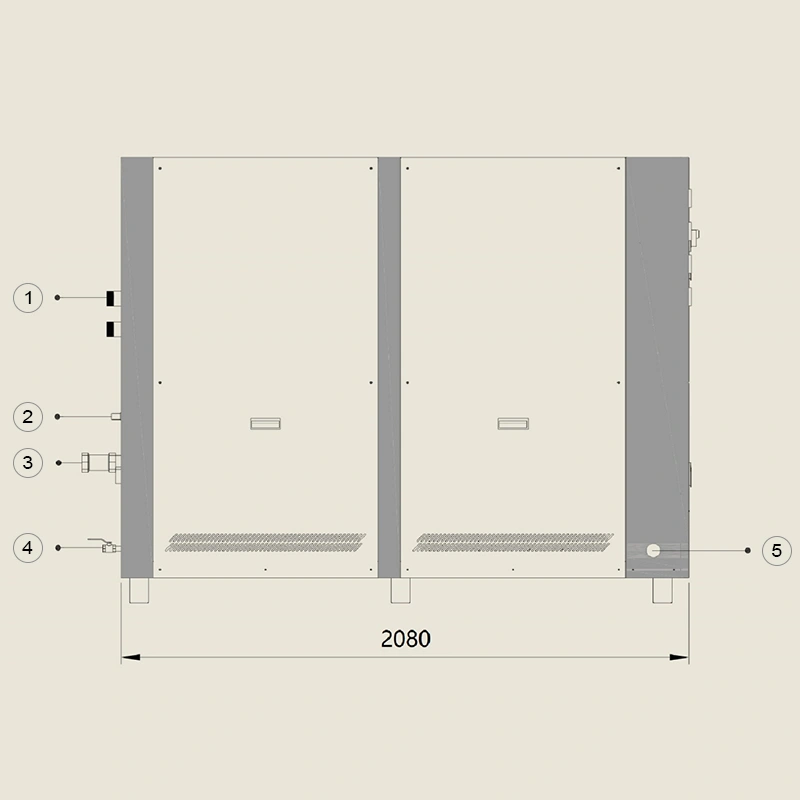

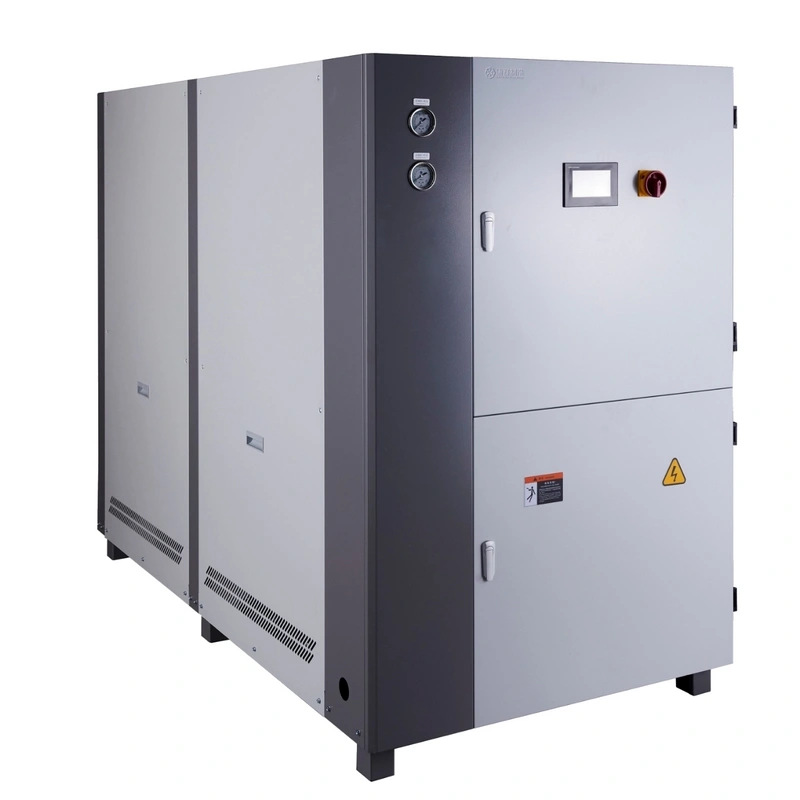

شيلر تبريد بالماء صناعي 66.0 كيلو وات، ICW-20
- سعة التبريد: 66.0 كيلو وات
- القدرة الكلية الداخلة: 15.3 كيلو وات
- المبخر: نوع غلافي أنبوبي (غلاف من الفولاذ المقاوم للصدأ + أنابيب نحاسية سن داخلي)
- ارتفاع الضخ: 27 متر
- معدل تدفق المياه: 14.2 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 230 لتر
- قياس وصلة الأنابيب: 50DN
- فتحة دخول \ خروج ماء التبريد
- منفذ تعبئة المياه
- فتحة دخول \ خروج المياه المبردة
- فتحة التصريف
- منفذ توصيل الطاقة الكهربائية

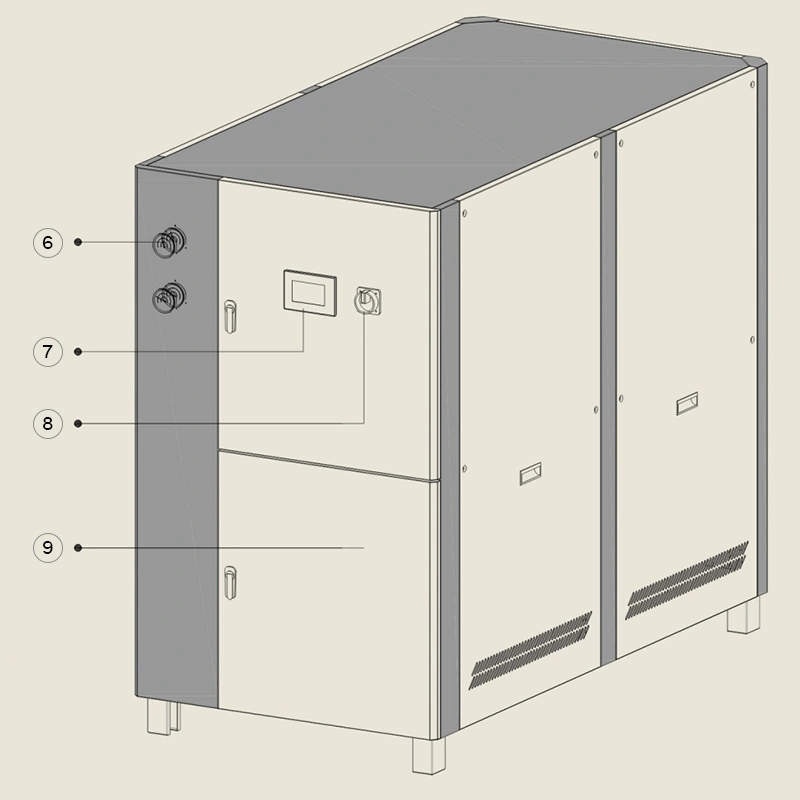

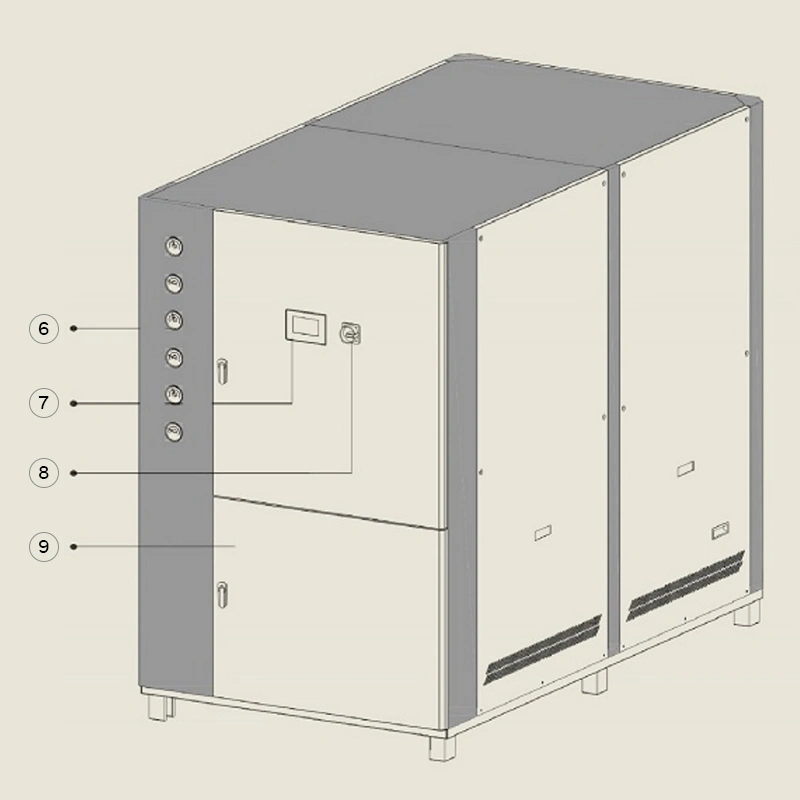

- مقياس الضغط
- لوحة التحكم
- مفتاح إيقاف الطوارئ
- باب الوصول للخدمة

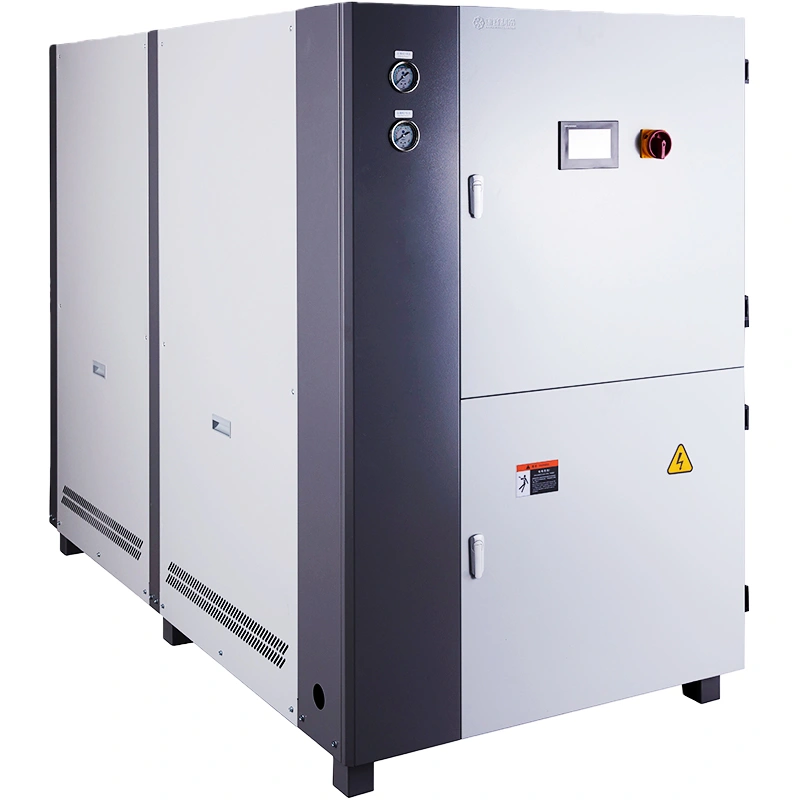

شيلر تبريد بالماء صناعي 78.0 كيلو وات، ICW-25
- سعة التبريد: 78.0 كيلو وات
- القدرة الكلية الداخلة: 17.0 كيلو وات
- المبخر: نوع غلافي أنبوبي (غلاف من الفولاذ المقاوم للصدأ + أنابيب نحاسية سن داخلي)
- سعة التبريد: 78.0 كيلو وات
- القدرة الكلية الداخلة: 17.0 كيلو وات
- المبخر: نوع غلافي أنبوبي (غلاف من الفولاذ المقاوم للصدأ + أنابيب نحاسية سن داخلي)
- فتحة دخول \ خروج ماء التبريد
- منفذ تعبئة المياه
- فتحة دخول \ خروج المياه المبردة
- فتحة التصريف
- منفذ توصيل الطاقة الكهربائية
- مقياس الضغط
- لوحة التحكم
- مفتاح إيقاف الطوارئ
- باب الوصول للخدمة
شيلر تبريد بالماء صناعي 96.0 كيلو وات، ICW-30
- سعة التبريد: 96.0 كيلو وات
- القدرة الكلية الداخلة: 22 كيلو وات
- المبخر: نوع غلافي أنبوبي (غلاف من الفولاذ المقاوم للصدأ + أنابيب نحاسية سن داخلي)
- ارتفاع الضخ: 24 متر
- معدل تدفق المياه: 20.6 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 230 لتر
- قياس وصلة الأنابيب: 50DN
- فتحة دخول \ خروج ماء التبريد
- منفذ تعبئة المياه
- فتحة دخول \ خروج المياه المبردة
- فتحة التصريف
- منفذ توصيل الطاقة الكهربائية
- مقياس الضغط
- لوحة التحكم
- مفتاح إيقاف الطوارئ
- باب الوصول للخدمة

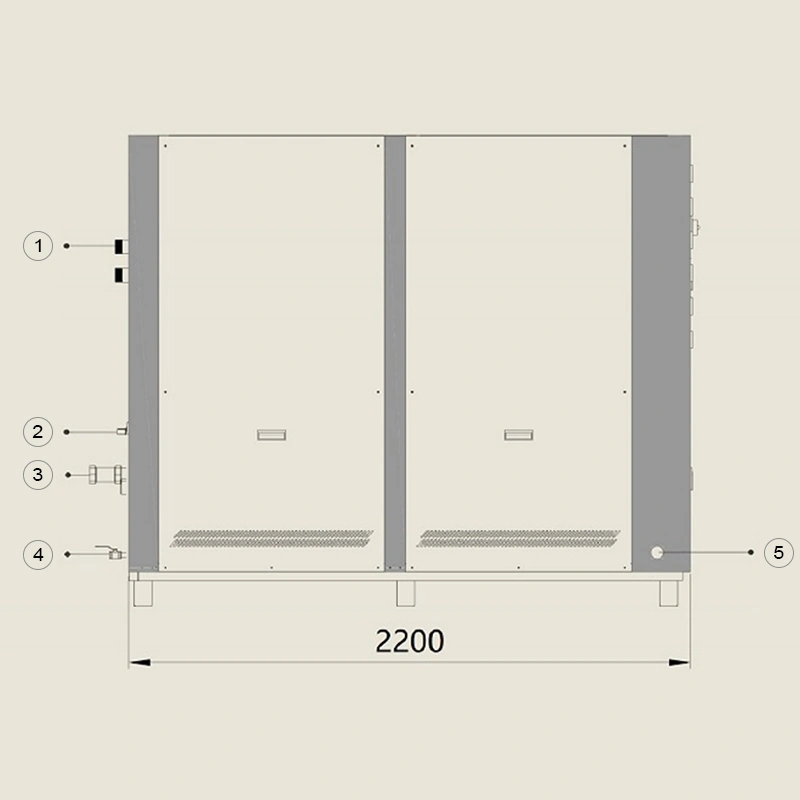

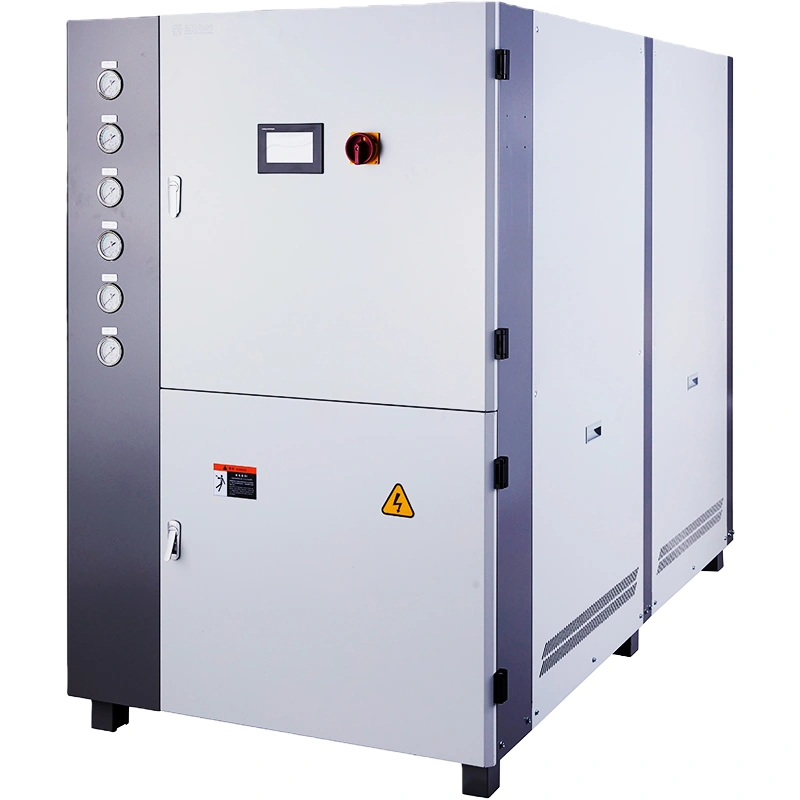

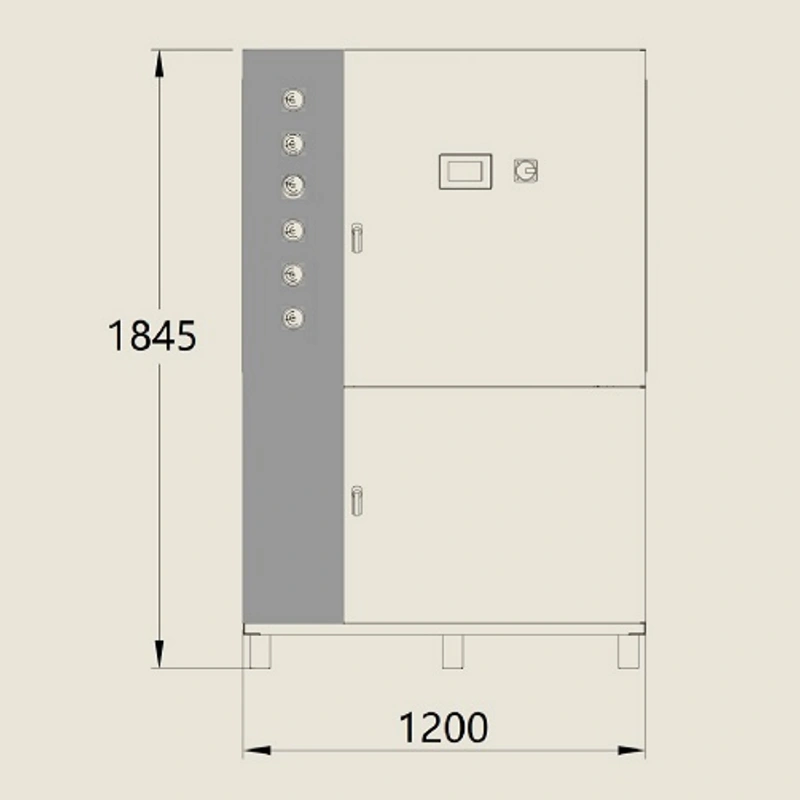

شيلر تبريد بالماء صناعي 128.0 كيلو وات، ICW-40
- سعة التبريد: 128.0 كيلو وات
- القدرة الكلية الداخلة: 28.2 كيلو وات
- المبخر: نوع غلافي أنبوبي (غلاف من الفولاذ المقاوم للصدأ + أنابيب نحاسية سن داخلي)
- ارتفاع الضخ: 32 متر
- معدل تدفق المياه: 27.5 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 300 لتر
- قياس وصلة الأنابيب: 50DN

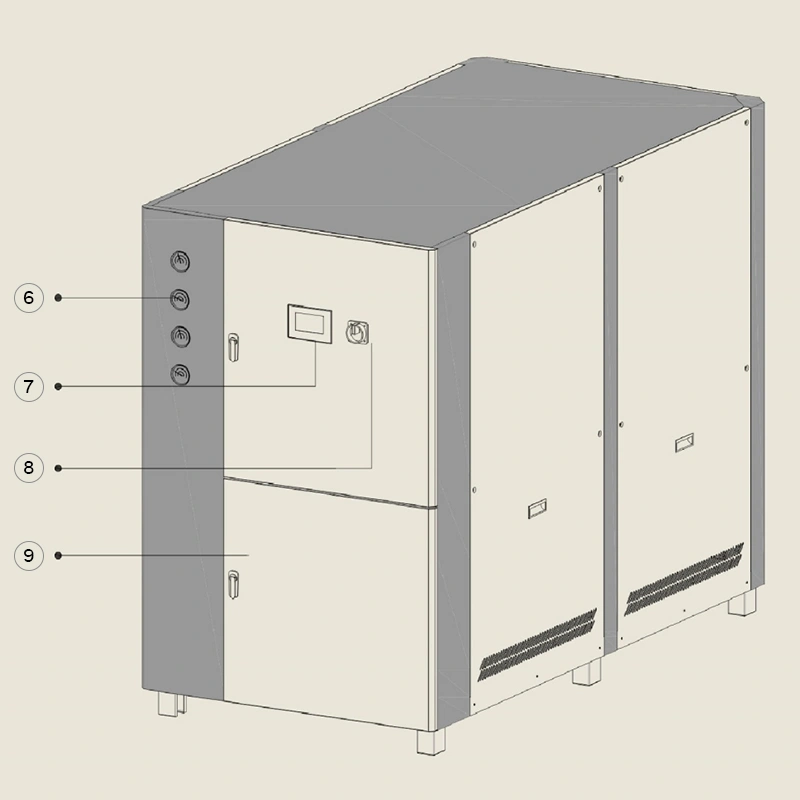

- فتحة دخول \ خروج ماء التبريد
- منفذ تعبئة المياه
- فتحة دخول \ خروج المياه المبردة
- فتحة التصريف
- منفذ توصيل الطاقة الكهربائية
- مقياس الضغط
- لوحة التحكم
- مفتاح إيقاف الطوارئ
- باب الوصول للخدمة

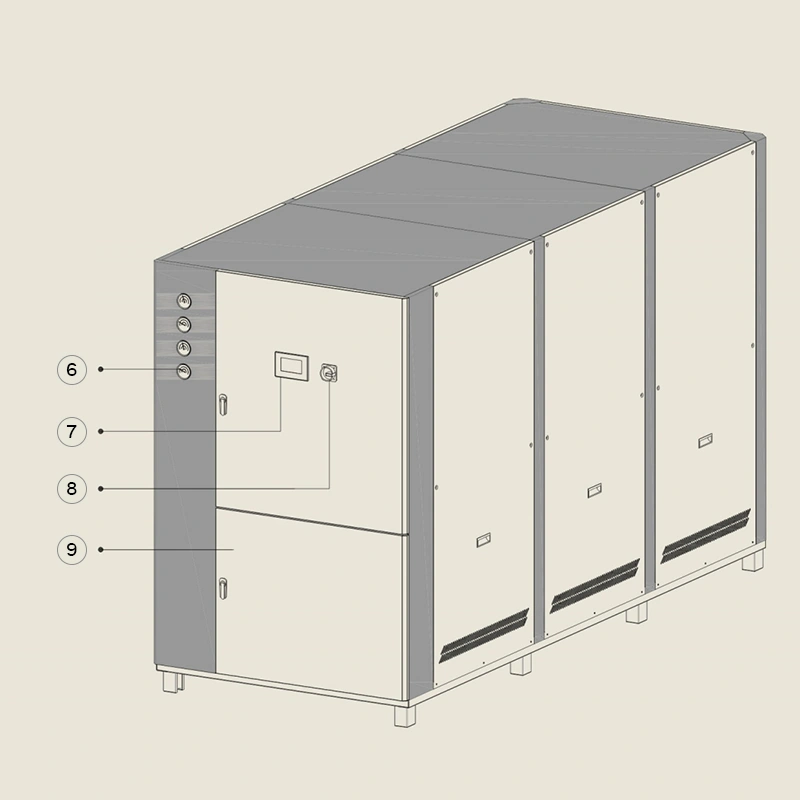

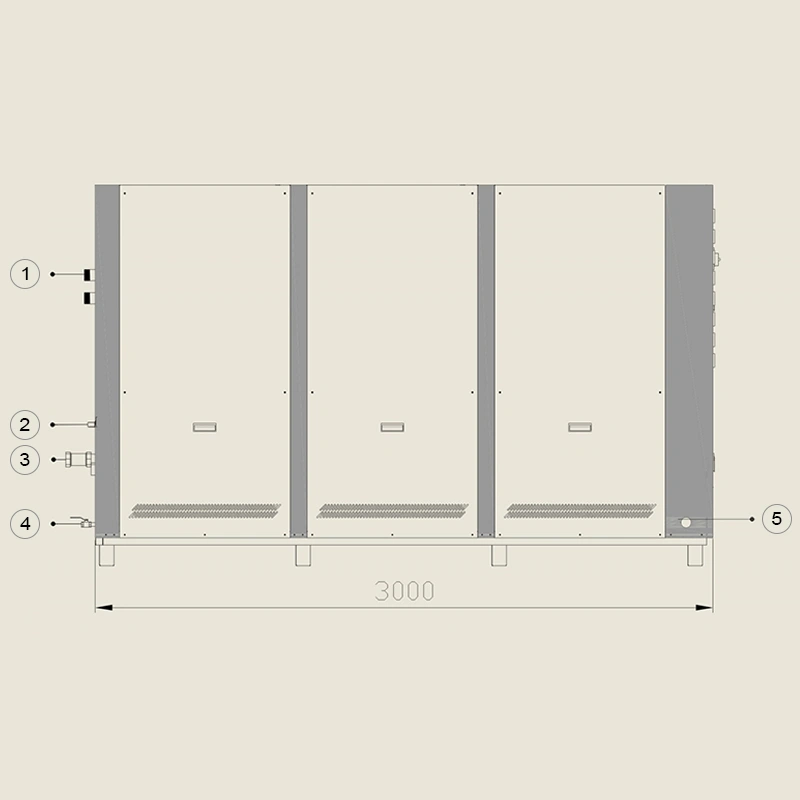

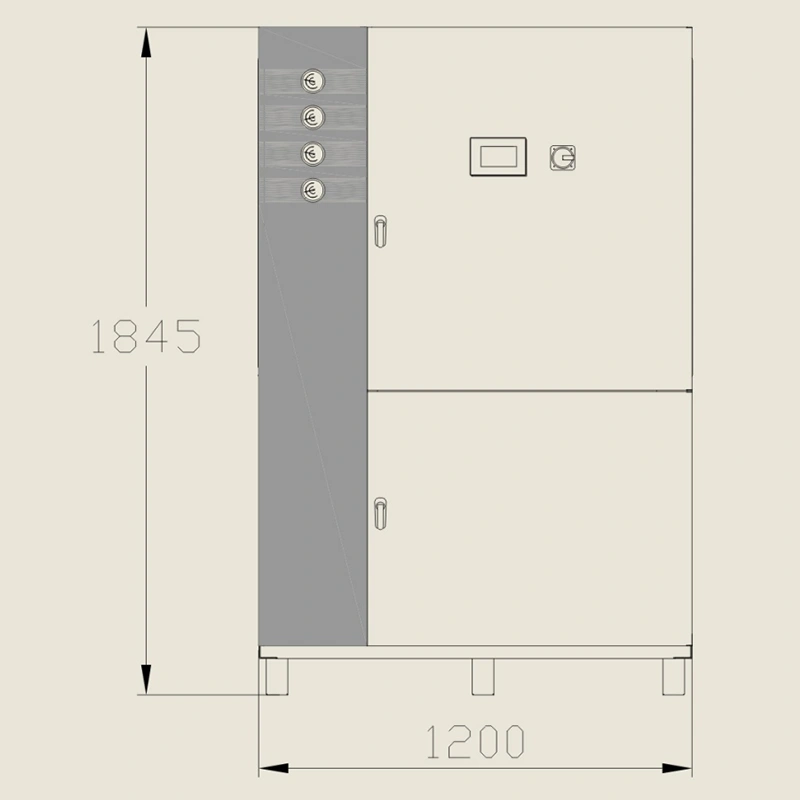

شيلر تبريد بالماء صناعي 152.0 كيلو وات، ICW-50
- سعة التبريد: 152.0 كيلو وات
- القدرة الكلية الداخلة: 32.6 كيلو وات
- المبخر: نوع غلافي أنبوبي (غلاف من الفولاذ المقاوم للصدأ + أنابيب نحاسية سن داخلي)
- ارتفاع الضخ: 26 متر
- معدل تدفق المياه: 32.7 متر مكعب لكل ساعة (m³/h)
- سعة خزان المياه: 300 لتر
- قياس وصلة الأنابيب: 65DN
- فتحة دخول \ خروج ماء التبريد
- منفذ تعبئة المياه
- فتحة دخول \ خروج المياه المبردة
- فتحة التصريف
- منفذ توصيل الطاقة الكهربائية
- مقياس الضغط
- لوحة التحكم
- مفتاح إيقاف الطوارئ
- باب الوصول للخدمة
| الموديل |
|
|
|
|
|
|
|
||
| سعة التبريد | kW | 9.9 | 16.5 | 19.6 | 26.5 | 33 | 38.5 | 48.5 | |
| 10³ kcal/h | 8.5 | 14.2 | 16.8 | 22.8 | 28.4 | 33.1 | 41.7 | ||
| مصدر الطاقة الكهربائية | V/Ph/Hz | 380/3/50 | |||||||
| القدرة الكلية الداخلة | kW | 2.3 | 4 | 4.9 | 6.3 | 8 | 9.6 | 11.2 | |
| التيار المقننة | A | 6.7 | 8 | 9.5 | 13 | 16.3 | 19 | 21 | |
| قدرة الضاغط | kW | 1.9 | 3.4 | 4.1 | 5.5 | 7.2 | 8.4 | 10 | |
| مضخة المياه | القدرة | kW | 0.37 | 0.55 | 0.75 | 0.75 | 0.75 | 1.2 | 1.2 |
| ارتفاع الضخ | m | 24 | 28 | 32 | 28 | 25 | 29 | 27 | |
| ماء التبريد | معدل تدفق المياه | m³/h | 2.1 | 3.6 | 4.2 | 5.7 | 7.1 | 8.3 | 10.4 |
| قياس وصلة الأنابيب | DN | 25 | 25 | 25 | 25 | 40 | 40 | 40 | |
| المياه المبردة | معدل تدفق المياه | m³/h | 1.7 | 2.8 | 3.4 | 4.6 | 5.7 | 6.6 | 8.3 |
| قياس وصلة الأنابيب | DN | 25 | 25 | 25 | 25 | 40 | 40 | 40 | |
| سعة خزان المياه | L | 60 | 70 | 70 | 100 | 135 | 135 | 155 | |
| مستوى الضوضاء | dB(A) | 55 | 55 | 56 | 57 | 57 | 58 | 60 | |
| الوزن | kg | 120 | 150 | 170 | 200 | 250 | 280 | 400 | |

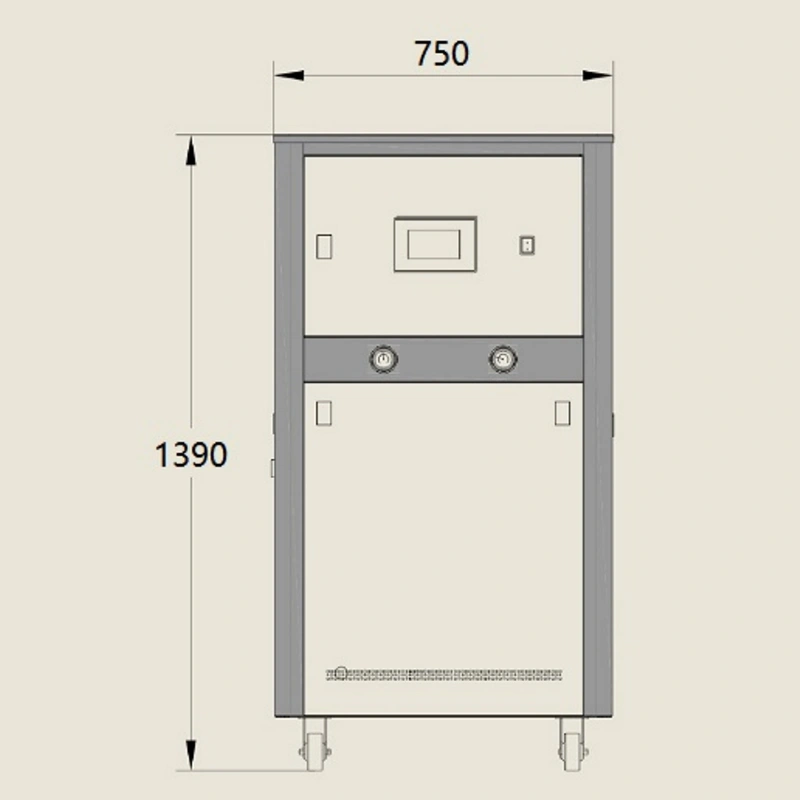

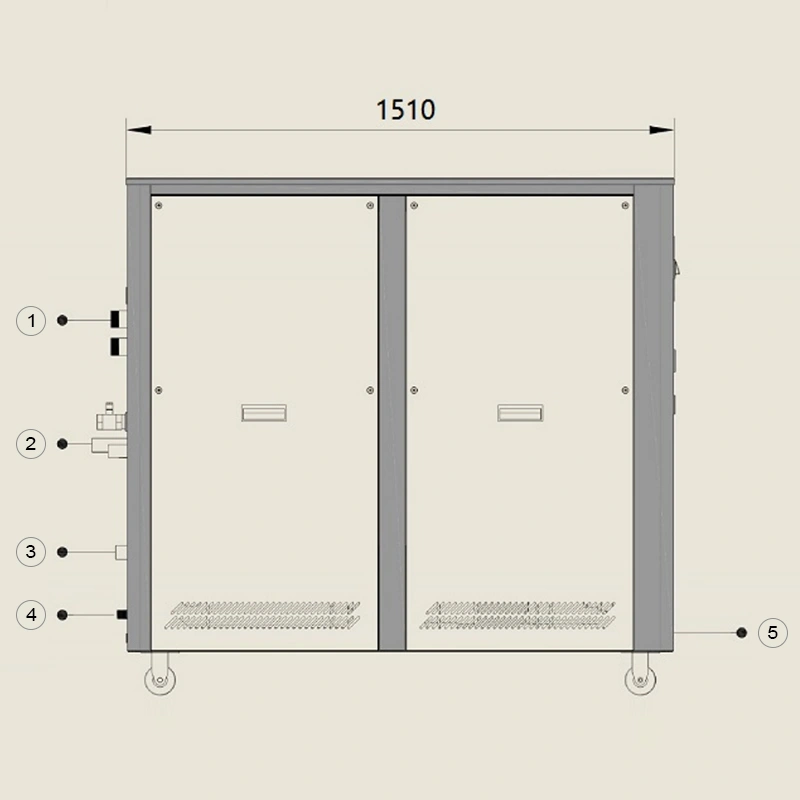

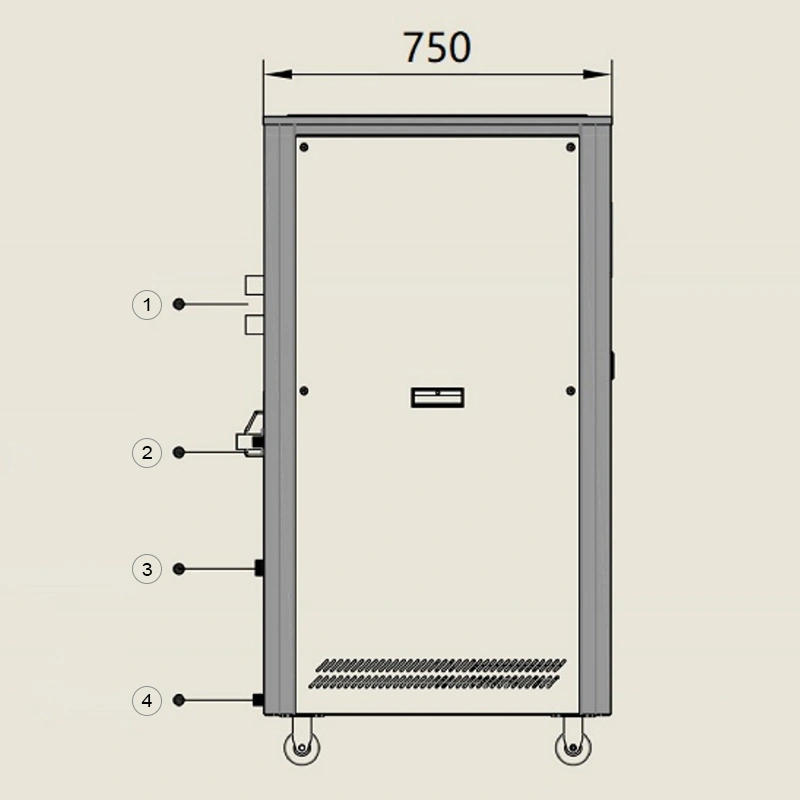

| الأبعاد | الطول | mm | 680 | 750 | 750 | 1350 | 1510 | 1510 | 1785 |
| العرض | mm | 680 | 750 | 750 | 680 | 750 | 750 | 915 | |
| الارتفاع | mm | 1270 | 1390 | 1390 | 1270 | 1390 | 1390 | 1545 | |
| الموديل |
|
|
|
|
|
|
|
||
| سعة التبريد | kW | 66 | 78 | 96 | 128 | 152 | 182 | 240 | |
| 10³ kcal/h | 56.8 | 67.1 | 82.6 | 110 | 130.7 | 156.5 | 206.4 | ||
| مصدر الطاقة الكهربائية | V/Ph/Hz | 380/3/50 | |||||||
| القدرة الكلية الداخلة | kW | 16.6 | 19 | 22.2 | 32 | 36.7 | 44 | 57.3 | |
| التيار المقننة | A | 34 | 38 | 42 | 59 | 67 | 83 | 105 | |
| قدرة الضاغط | kW | 14.4 | 16.8 | 20 | 28.4 | 33.2 | 40 | 49.8 | |
| مضخة المياه | القدرة | kW | 2.2 | 2.2 | 2.2 | 3.5 | 3.5 | 4 | 7.5 |
| ارتفاع الضخ | m | 27 | 26 | 24 | 32 | 26 | 22 | 20.5 | |
| ماء التبريد | معدل تدفق المياه | m³/h | 14.2 | 16.8 | 20.6 | 27.5 | 32.7 | 39.1 | 51.6 |
| قياس وصلة الأنابيب | DN | 50 | 50 | 50 | 50 | 65 | 65 | 80 | |
| المياه المبردة | معدل تدفق المياه | m³/h | 11.4 | 13.4 | 16.5 | 22 | 26.1 | 31.3 | 41.3 |
| قياس وصلة الأنابيب | DN | 50 | 50 | 50 | 50 | 65 | 65 | 80 | |
| سعة خزان المياه | L | 230 | 230 | 230 | 300 | 300 | 300 | 400 | |
| مستوى الضوضاء | dB(A) | 62 | 63 | 64 | 65 | 66 | 67 | 68 | |
| الوزن | kg | 550 | 620 | 720 | 1030 | 1200 | 1330 | 1550 | |

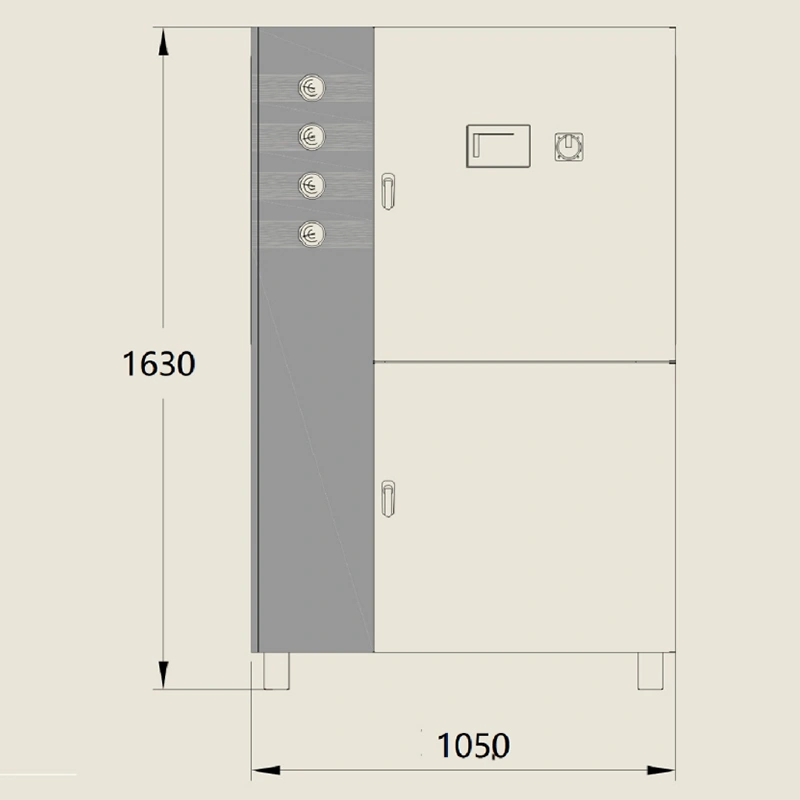

| الأبعاد | الطول | mm | 2080 | 2080 | 2080 | 2200 | 3000 | 3000 | 3400 |
| العرض | mm | 1050 | 1050 | 1050 | 1200 | 1200 | 1200 | 1200 | |
| الارتفاع | mm | 1630 | 1630 | 1630 | 1845 | 1845 | 1845 | 1845 | |
تتوفر مواصفات مخصصة عند الطلب. يرجى التواصل معنا لمزيد من التفاصيل.
- كفاءة الطاقة
- الابتكار
- ميزات السلامة
- التصنيع الدقيق
- تطبيقات متنوعة
أداء الطاقة
-
25% تحسين كفاءة التبادل الحراري بنسبة 25% تقريباًأنابيب نحاسية ملولبة داخلياً (سن داخلي) -
20% تحسين كفاءة التبادل الحراري بنسبة 20% تقريباًزعانف على شكل موجة -
6% يقلل استهلاك الطاقة الإجمالي بنسبة 6% تقريباًصمام تمدد إلكتروني متحكم فيه بنظام PID -
20% تحسين تجانس التوزيع بنسبة 20% تقريباًنظام توزيع محسن للمبرد -
10% يعزز دوران الهواء بنسبة 10% تقريباًتصميم مسار تدفق الهواء الأمثل -
20% يقلل استهلاك طاقة المروحة بنسبة 20% تقريباًالتحكم الآلي في حجم الهواء
الابتكار
-
مبخر من الفولاذ المقاوم للصدأ -
مكثف على شكل حرف V -
خزان مياه أسطواني -
مروحة منخفضة الضوضاء -
وحدة تحكم بشاشة لمس -
نظام تحكم متقدم
ميزات أمان متعددة
-
حماية من ارتفاع درجة الحرارة -
الحماية من التيار -
التشخيص الذاتي -
نظام ذكي مضاد للتجمد -
إنذار تدفق المياه -
إنذار مستوى الماء -
إنذار الضغط -
تشغيل/إيقاف المؤقت
التصنيع الدقيق
-
تشكيل الصفائح المعدنية بدقة -
حلقات توجيه التدفق المختومة -
نظام الثني الروبوتي (Bystronic، سويسرا) -
تقنية اللحام بالليزر -
قطع مواد العزل آلياً -
لحام الوصلات الآلي
أمثلة تطبيقية واعتبارات عملية
بفضل خبرة تزيد عن 20 عام في مجال التبريد الصناعي، تقوم شركة KANSA بتصميم وتصنيع مجموعة متنوعة من المبردات الصناعية (الشيلرات) ومعدات التحكم في درجة حرارة العمليات داخلياً لضمان جودة متسقة، وتشغيل موثوق، وثبات استثنائي في درجة الحرارة بدقة ±0.05 درجة مئوية. تحمل الشركة شهادات CE وISO9001-2016 وISO45001 وغيرها من الشهادات الدولية، وتخدم أكثر من 70,000 عميل حول العالم.
