شيلر تبريد بالماء ذو ضاغط لولبي

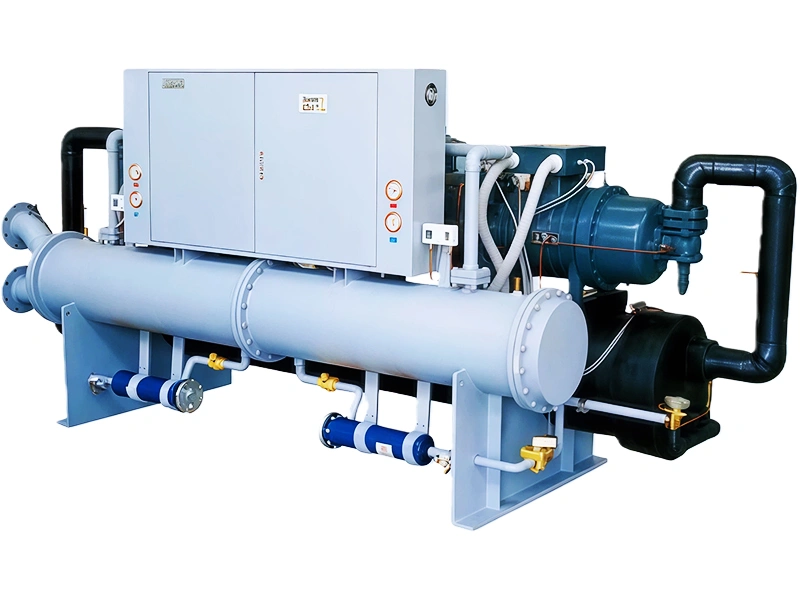

شيلر تبريد بالماء ذو ضاغط لولبي (من 176 إلى 1145 كيلو وات)Water-Cooled Screw Chiller

يتميز شيلر التبريد بالماء بضاغط لولبي عالي الكفاءة مقترن بتقنية تكثيف متطورة مبردة بالماء، مما يوفر قدرة تبريد كبيرة مع أداء مستقر وموثوق. بفضل تصميمها المدمج وملاءمتها لمتطلبات التبريد المتوسطة إلى الكبيرة، تعد هذه الوحدة خيار مثالي لأنظمة التكييف المركزي والعمليات الصناعية الكبيرة مثل الصناعات الكيميائية والصيدلانية والإلكترونية. كما تُساهم هذه الوحدة بشكل كبير في خفض تكاليف التشغيل لتطبيقات التبريد واسعة النطاق.

استفسار

مخطط النظام

شيلر تبريد بالماء ذو ضاغط لولبي (من 176 إلى 1145 كيلو وات)

فلتر الماء

مدخل الماء المبرد

مفتاح التدفق

المبخر

مقياس الضغط

الضاغط

مروحة التبريد

المكثف

مقياس الضغط

فلتر جاف

صمام التمدد

مصدر المياه

مستوى الماء

حساس

خزان

مخرج الماء المبرد

مواصفات الموديل

شيلر تبريد بالماء ذو ضاغط لولبي (المياه الخارجة بدرجة حرارة 7 درجات مئوية، ضاغط واحد)

الموديل			ICW-176S	ICW-192S	ICW-234S	ICW-256S	ICW-302S	ICW-350S
سعة التبريد		kW	176	192	234	256	302	350
سعة التبريد		10³ kcal/h	151.4	165.1	201	221	260	301
مصدر الطاقة الكهربائية		V/Ph/Hz	380/3/50
القدرة الكلية الداخلة		kW	39.5	43.3	52.7	57.4	64.7	74.9
الضاغط	النوع		نوع لولبي مزدوج غير متماثل شبه محكم الإغلاق
الضاغط	التحكم في السعة		0-25-50-75-100%
المبخر	النوع		نوع الغلافي الأنبوبي الأفقي
	معدل التدفق	m³/h	30.3	33	40.2	44.2	52	60.2
	قياس وصلة الأنابيب	DN	DN80	DN100	DN100	DN100	DN100	DN125
المكثف	النوع		نوع الغلافي الأنبوبي الأفقي
	معدل التدفق	m³/h	36.4	39.6	48.2	53	62.4	72.2
	قياس وصلة الأنابيب	DN	DN80	DN100	DN100	DN100	DN100	DN125
حماية السلامة			حماية من الضغط العالي/المنخفض، مضاد للتجمد، حماية من زيادة درجة حرارة التفريغ، وحماية من الحمل الزائد، وحماية من فقدان الطور، وحماية من عكس الطور، وحماية من الجهد المنخفض/العالي، وحماية من تدفق المياه، وصمام أمان
الأبعاد	الطول	mm	3080	3150	3150	3150	3165	3150
	العرض	mm	1000	1000	1000	1000	1100	1000
	الارتفاع	mm	1500	1540	1540	1540	1570	1540
الوزن		kg	1265	1360	14156	1525	1590	2350

الموديل			ICW-378S	ICW-416S	ICW-495S	ICW-573S	ICW-645S	ICW-750S
سعة التبريد		kW	378	416	495	573	645	750
سعة التبريد		10³ kcal/h	325	358	426	492	554	645
مصدر الطاقة الكهربائية		V/Ph/Hz	380/3/50
القدرة الكلية الداخلة		kW	81.7	90.8	105.5	120.7	134	154.4
الضاغط	النوع		نوع لولبي مزدوج غير متماثل شبه محكم الإغلاق
الضاغط	التحكم في السعة		0-25-50-75-100%
المبخر	النوع		نوع الغلافي الأنبوبي الأفقي
	معدل التدفق	m³/h	65	72	85	98	111	125
	قياس وصلة الأنابيب	DN	DN125	DN125	DN125	DN125	DN150	DN150
المكثف	النوع		نوع الغلافي الأنبوبي الأفقي
	معدل التدفق	m³/h	78	86.4	102	119	134	156
	قياس وصلة الأنابيب	DN	DN125	DN125	DN125	DN125	DN150	DN150
حماية السلامة			حماية من الضغط العالي/المنخفض، مضاد للتجمد، حماية من زيادة درجة حرارة التفريغ، وحماية من الحمل الزائد، وحماية من فقدان الطور، وحماية من عكس الطور، وحماية من الجهد المنخفض/العالي، وحماية من تدفق المياه، وصمام أمان
الأبعاد	الطول	mm	3400	3400	3400	3650	4000	4000
	العرض	mm	1150	1150	1150	1350	1400	1400
	الارتفاع	mm	1670	1670	1670	1900	2000	2000
الوزن		kg	1940	2040	2205	2442	2770	2970

تتوفر مواصفات مخصصة عند الطلب. يرجى التواصل معنا لمزيد من التفاصيل.

شيلر تبريد بالماء ذو ضاغط لولبي (المياه الخارجة بدرجة حرارة 7 درجات مئوية، ضاغط مزدوج)

الموديل			ICW-352D	ICW-383D	ICW-467D	ICW-513D	ICW-604D	ICW-658D
سعة التبريد		kW	352	383	467	513	604	658
سعة التبريد		10³ kcal/h	303	330	402	441	520	566
مصدر الطاقة الكهربائية		V/Ph/Hz	380/3/50
القدرة الكلية الداخلة		kW	79	86.6	105.4	114.8	129.4	137.4
الضاغط	النوع		نوع لولبي مزدوج غير متماثل شبه محكم الإغلاق
الضاغط	التحكم في السعة		0-25-50-75-100%
المبخر	النوع		نوع الغلافي الأنبوبي الأفقي
	معدل التدفق	m³/h	60.5	65.9	80.3	88.2	103.9	113.2
	قياس وصلة الأنابيب	DN	DN125	DN125	DN125	DN125	DN150	DN150
المكثف	النوع		نوع الغلافي الأنبوبي الأفقي
	معدل التدفق	m³/h	75.7	82.4	100.4	110.3	130	141.5
	قياس وصلة الأنابيب	DN	DN125	DN125	DN125	DN125	DN150	DN150
حماية السلامة			حماية من الضغط العالي/المنخفض، مضاد للتجمد، حماية من زيادة درجة حرارة التفريغ، وحماية من الحمل الزائد، وحماية من فقدان الطور، وحماية من عكس الطور، وحماية من الجهد المنخفض/العالي، وحماية من تدفق المياه، وصمام أمان
الأبعاد	الطول	mm	3980	3980	3980	4060	4060	4060
	العرض	mm	1170	1170	1170	1320	1320	1320
	الارتفاع	mm	1660	1660	1660	1700	1700	1700
الوزن		kg	1265	2405	2580	2690	2900	3020

الموديل			ICW-700D	ICW-756D	ICW-832D	ICW-991D	ICW-1046D	ICW-1145D
سعة التبريد		kW	700	756	832	991	1046	1145
سعة التبريد		10³ kcal/h	602	650	716	852	900	985
مصدر الطاقة الكهربائية		V/Ph/Hz	380/3/50
القدرة الكلية الداخلة		kW	149.8	163.4	181.6	211	222.8	241.4
الضاغط	النوع		نوع لولبي مزدوج غير متماثل شبه محكم الإغلاق
الضاغط	التحكم في السعة		0-25-50-75-100%
المبخر	النوع		نوع الغلافي الأنبوبي الأفقي
	معدل التدفق	m³/h	120.4	130	143.1	170.5	180	197
	قياس وصلة الأنابيب	DN	DN150	DN150	DN200	DN200	DN200	DN200
المكثف	النوع		نوع الغلافي الأنبوبي الأفقي
	معدل التدفق	m³/h	150.5	162.5	179	213	225	246.2
	قياس وصلة الأنابيب	DN	DN150	DN150	DN200	DN200	DN200	DN200
حماية السلامة			حماية من الضغط العالي/المنخفض، مضاد للتجمد، حماية من زيادة درجة حرارة التفريغ، وحماية من الحمل الزائد، وحماية من فقدان الطور، وحماية من عكس الطور، وحماية من الجهد المنخفض/العالي، وحماية من تدفق المياه، وصمام أمان
الأبعاد	الطول	mm	4270	4270	4270	4290	4290	4700
	العرض	mm	1320	1340	1340	1450	1450	1450
	الارتفاع	mm	1700	1950	1950	2035	2035	2035
الوزن		kg	3435	3680	3875	4190	4400	4640

تتوفر مواصفات مخصصة عند الطلب. يرجى التواصل معنا لمزيد من التفاصيل.
